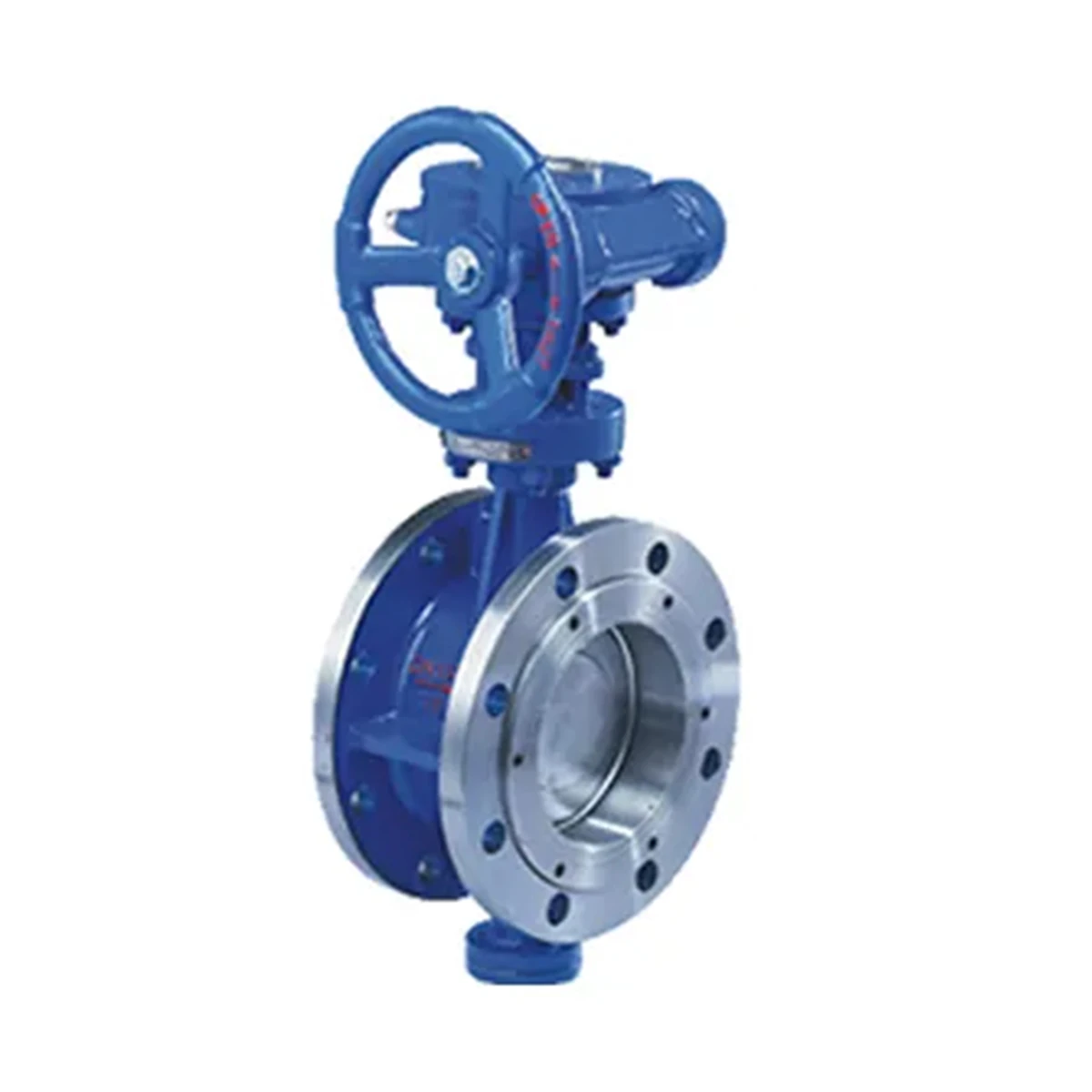

บัตเตอร์ฟลายวาล์วหน้าแปลนโลหะทั้งหมด
เส้นผ่านศูนย์กลางที่กำหนด: DN 50 ~ 1200 มม
ความดันที่กำหนด: PN 0.6 ~ 2.5 MPa
สื่อที่ใช้บังคับ: น้ำ, ผลิตภัณฑ์น้ำมัน
อุณหภูมิที่ใช้งานได้: ≤ 650°C
บัตเตอร์ฟลายวาล์วหน้าแปลนโลหะทั้งหมด
วาล์วผีเสื้อหน้าแปลนโลหะทั้งหมดได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่รุนแรงที่เกี่ยวข้องกับอุณหภูมิสูง แรงดันสูง สารที่มีฤทธิ์กัดกร่อน และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ด้วยคุณสมบัติที่นั่งโลหะทั้งหมดและโครงสร้างการปิดผนึก วาล์วจึงมอบความทนทานเป็นพิเศษ ประสิทธิภาพการปิดที่เชื่อถือได้ และยืดอายุการใช้งานภายใต้สภาวะการทำงานที่รุนแรง ซึ่งวาล์วปีกผีเสื้อแบบนั่งนุ่มแบบทั่วไปไม่สามารถทำงานได้อย่างมีประสิทธิภาพ
การออกแบบการเชื่อมต่อแบบหน้าแปลนช่วยให้มั่นใจในการติดตั้งที่ปลอดภัย ความแข็งแรงของโครงสร้างที่ดีเยี่ยม และบูรณาการเข้ากับระบบท่ออุตสาหกรรมได้ง่าย การทำงานแบบหมุนเป็นสี่ส่วนช่วยให้เปิดและปิดได้อย่างรวดเร็ว ทำให้เหมาะสำหรับทั้งการใช้งานแบบแยกส่วนและการควบคุมการไหล
เรานำเสนอบริการ OEM และ ODM ที่ครอบคลุมเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าอุตสาหกรรมทั่วโลก:
วาล์วผีเสื้อหน้าแปลนโลหะทั้งหมดของเราสามารถผลิตและทดสอบได้ตามมาตรฐานสากล:
ข้อมูลจําเพาะพารามิเตอร์
| พารามิเตอร์ | ข้อมูลจำเพาะ/ช่วง |
|---|---|
| ประเภทวาล์ว | บัตเตอร์ฟลายวาล์วหน้าแปลนโลหะทั้งหมด |
| ประเภทการออกแบบ | ออฟเซ็ตสองเท่า / ออฟเซ็ตสามเท่า |
| วัสดุตัวเครื่อง | เหล็กกล้าคาร์บอน, สแตนเลส, โลหะผสมเหล็ก, สแตนเลสดูเพล็กซ์ |
| วัสดุแผ่นดิสก์ | SS304, SS316, ดูเพล็กซ์ SS, โลหะผสมเหล็ก |
| วัสดุที่นั่ง | ที่นั่งโลหะถึงโลหะ |
| วัสดุหันหน้าแข็ง | สเตลไลท์, ทังสเตนคาร์ไบด์, โครเมียมคาร์ไบด์ |
| ช่วงขนาด | DN50 – DN3000 (NPS 2" – 120") |
| ระดับความดัน | PN10 – PN160 / คลาส 150 – คลาส 900 |
| ประเภทการเชื่อมต่อ | หน้าแปลน |
| มาตรฐานหน้าแปลน | ANSI, ASME, DIN, EN, JIS, GB |
| อุณหภูมิในการทำงาน | -196°ซ ถึง +650°ซ |
| ระดับการรั่วไหล | ANSI/FCI 70-2 คลาส V/VI |
| วิธีการดำเนินงาน | คันโยก, เกียร์หนอน, ไฟฟ้า, นิวเมติก, ไฮดรอลิก |
| การออกแบบที่ปลอดภัยจากอัคคีภัย | API 607 / API 6FA |
| การออกแบบป้องกันไฟฟ้าสถิต | มีอยู่ |
| มาตรฐานการทดสอบ | API 598, ISO 5208 |
| สื่อที่เกี่ยวข้อง | ไอน้ำ, แก๊ส, น้ำมัน, สารเคมีเหลว, สารละลาย, อากาศร้อน |
การใช้งานในอุตสาหกรรม
วาล์วผีเสื้อหน้าแปลนโลหะทั้งหมดถูกนำมาใช้กันอย่างแพร่หลายในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการอุณหภูมิสูง ความดันสูง การสึกกร่อน หรือการกัดกร่อน
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
