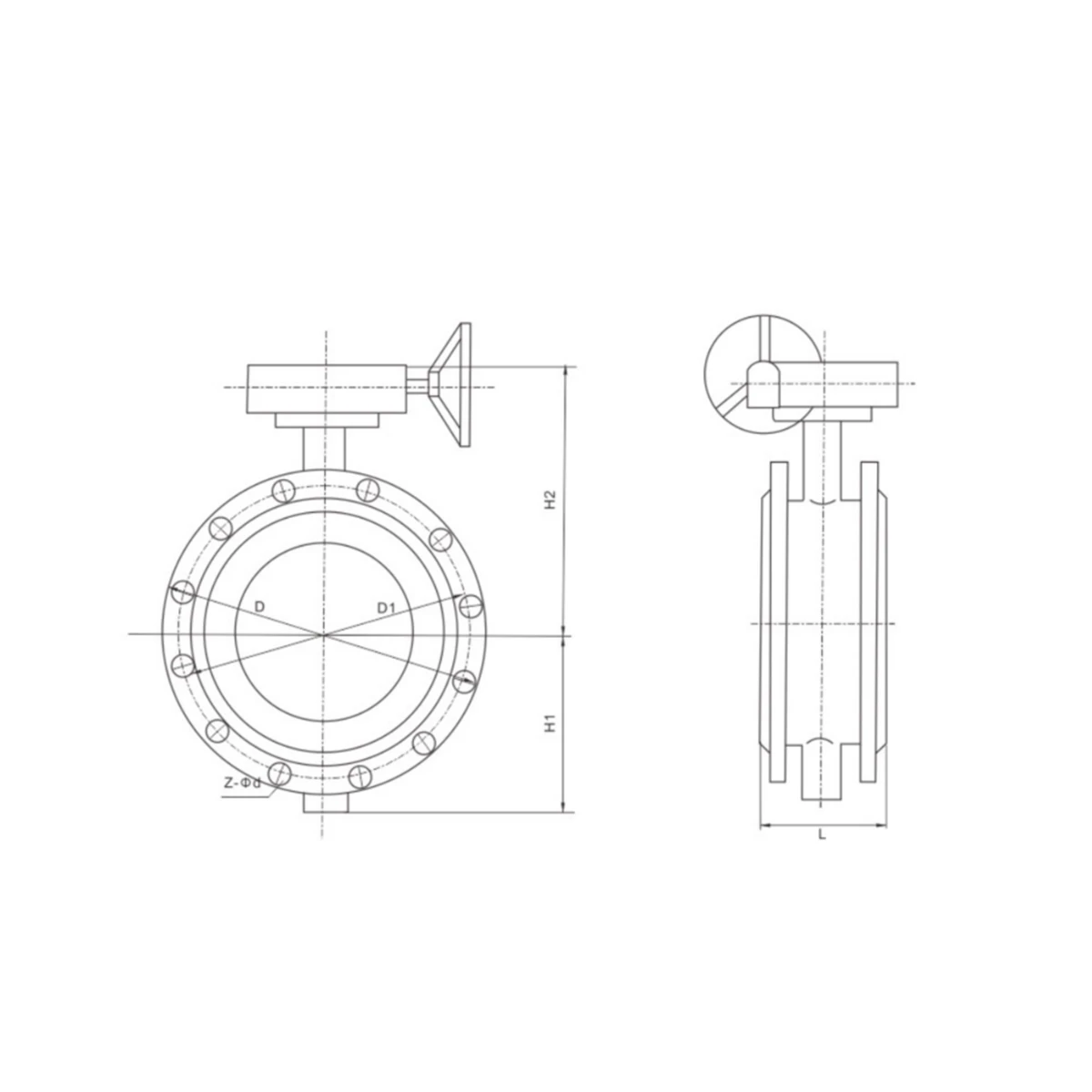

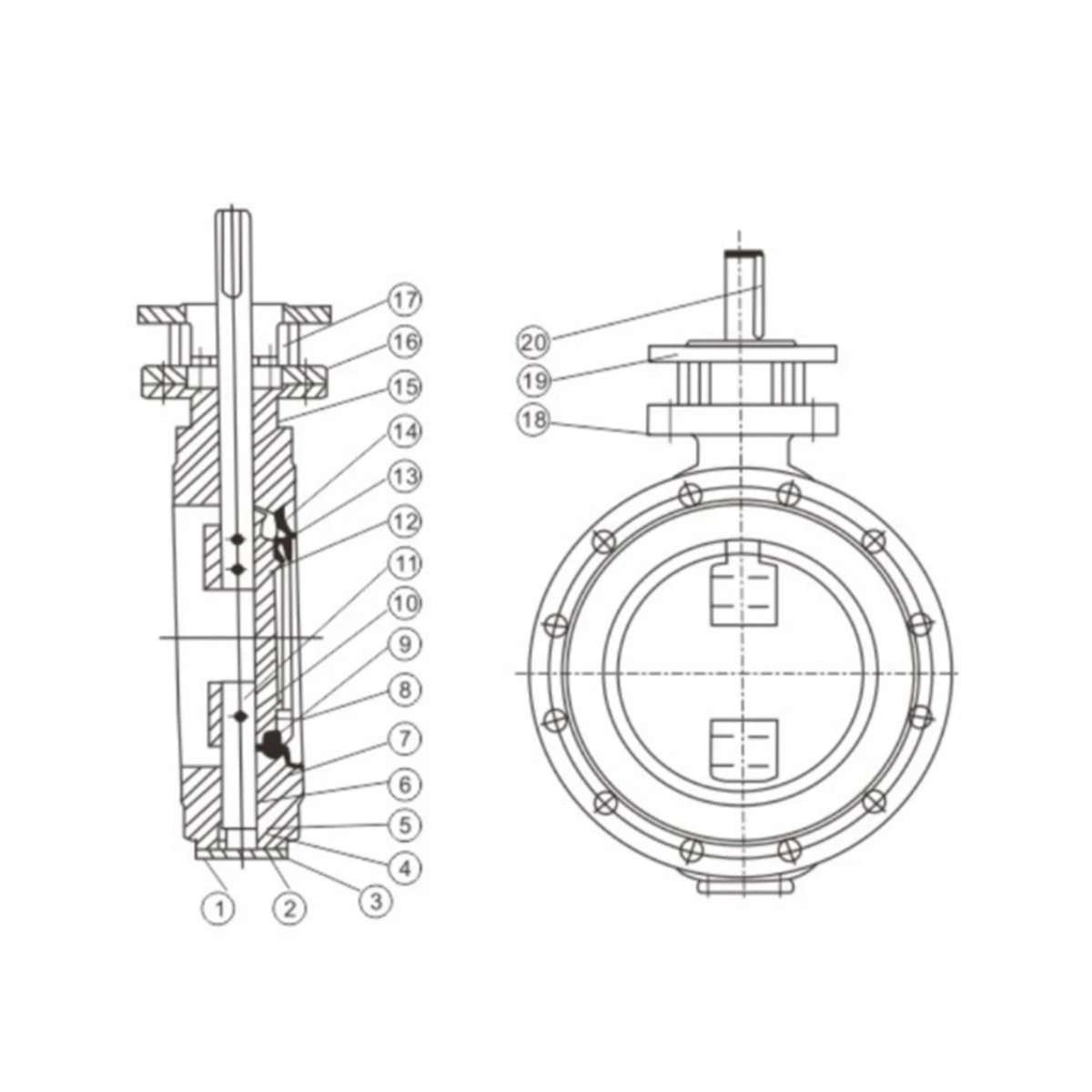

วาล์วปีกผีเสื้อแบบแปลน Centerline
แรงบิดทดสอบสำหรับวาล์วผีเสื้อแนวกลางหน้าแปลนโดยทั่วไปจะขึ้นอยู่กับเส้นผ่านศูนย์กลางที่กำหนด (DN) และพิกัดแรงดัน (PN) ด้านล่างนี้คือแผนภูมิแรงบิดทั่วไปเพื่อช่วยประมาณแรงบิดเปิดของวาล์วขนาดต่างๆ และพิกัดแรงดัน ค่าเหล่านี้เป็นค่าประมาณและอาจแตกต่างกันไปขึ้นอยู่กับการออกแบบ วัสดุ และผู้ผลิตวาล์วโดยเฉพาะ
วาล์วปีกผีเสื้อตรงกลางหน้าแปลน
ที่วาล์วปีกผีเสื้อตรงกลางหน้าแปลนเป็นวาล์วปีกผีเสื้อแบบยืดหยุ่นที่มีการออกแบบจานและก้านศูนย์กลาง (เส้นกึ่งกลาง) แผ่นวาล์วหมุนรอบแกนกลางของเบาะนั่ง ให้การควบคุมการปิดและการไหลที่เชื่อถือได้พร้อมแรงบิดในการทำงานต่ำและโครงสร้างที่กะทัดรัด
วาล์วนี้ได้รับการออกแบบให้มีการเชื่อมต่อปลายแบบหน้าแปลน ให้การติดตั้งที่ปลอดภัย ประสิทธิภาพการซีลที่ดีเยี่ยม และการบำรุงรักษาที่ง่ายดาย มีการใช้กันอย่างแพร่หลายในการจัดหาน้ำ การบำบัดน้ำเสีย ระบบ HVAC การผลิตไฟฟ้า กระบวนการทางเคมี การป้องกันอัคคีภัย และการใช้งานทางอุตสาหกรรมทั่วไป
การออกแบบเส้นกึ่งกลางแบบนั่งนุ่มช่วยให้มั่นใจได้ว่าการปิดผนึกจะแน่นหนา ทำให้เป็นโซลูชันที่ประหยัดและเชื่อถือได้สำหรับระบบควบคุมของไหลแรงดันต่ำถึงปานกลาง
ในฐานะผู้ผลิตวาล์วอุตสาหกรรมระดับมืออาชีพ เราให้บริการ OEM และ ODM ที่ครอบคลุมแก่ลูกค้าทั่วโลกและผู้รับเหมาโครงการ
วัสดุตัวเครื่อง
วัสดุแผ่นดิสก์
วัสดุที่นั่ง
วัสดุก้าน
ผลิตภัณฑ์ของเราผลิตภายใต้ระบบคุณภาพที่เป็นที่ยอมรับในระดับสากลและมาตรฐานอุตสาหกรรมวาล์ว
ข้อมูลจําเพาะพารามิเตอร์
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | วาล์วปีกผีเสื้อตรงกลางหน้าแปลน |
| ประเภทวาล์ว | วาล์วปีกผีเสื้อแบบศูนย์กลาง / แนวกึ่งกลาง |
| ขนาดที่กำหนด | DN50–DN3000 (2"–120") |
| ระดับความดัน | PN10, PN16, PN25 |
| วัสดุตัวเครื่อง | เหล็กดัด, เหล็กหล่อ, เหล็กคาร์บอน, สแตนเลส |
| วัสดุแผ่นดิสก์ | เหล็กดัด, SS304, SS316, อลูมิเนียมบรอนซ์ |
| วัสดุที่นั่ง | EPDM, NBR, ไวตัน, PTFE |
| วัสดุก้าน | SS410, SS420, SS304, SS316 |
| ประเภทการเชื่อมต่อ | หน้าแปลนคู่ |
| มาตรฐานหน้าแปลน | EN1092-2, ANSI B16.5, JIS, GB/T |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +180°ซ |
| แรงดันใช้งานสูงสุด | สูงถึง 2.5 เมกะปาสคาล |
| อัตราการรั่วไหล | ISO 5208 อัตรา A (ไม่มีการรั่วไหล) |
| ทิศทางการไหล | สองทิศทาง |
| ประเภทการดำเนินงาน | คันโยก, กระปุกเกียร์, นิวเมติก, ไฟฟ้า, ไฮดรอลิก |
| มาตรฐานการออกแบบ | API 609, EN 593 |
| มาตรฐานการเผชิญหน้า | TS EN 558 ซีรี่ส์ 13/14 |
| การตรวจสอบและทดสอบ | API 598, EN 12266 |
| การเคลือบผิว | อีพ็อกซี่เคลือบฟิวชั่น (FBE), เคลือบผงอิพ็อกซี |
| สื่อที่เกี่ยวข้อง | น้ำ อากาศ แก๊ส น้ำมัน น้ำเสีย สารเคมี |
การใช้งานในอุตสาหกรรม
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
