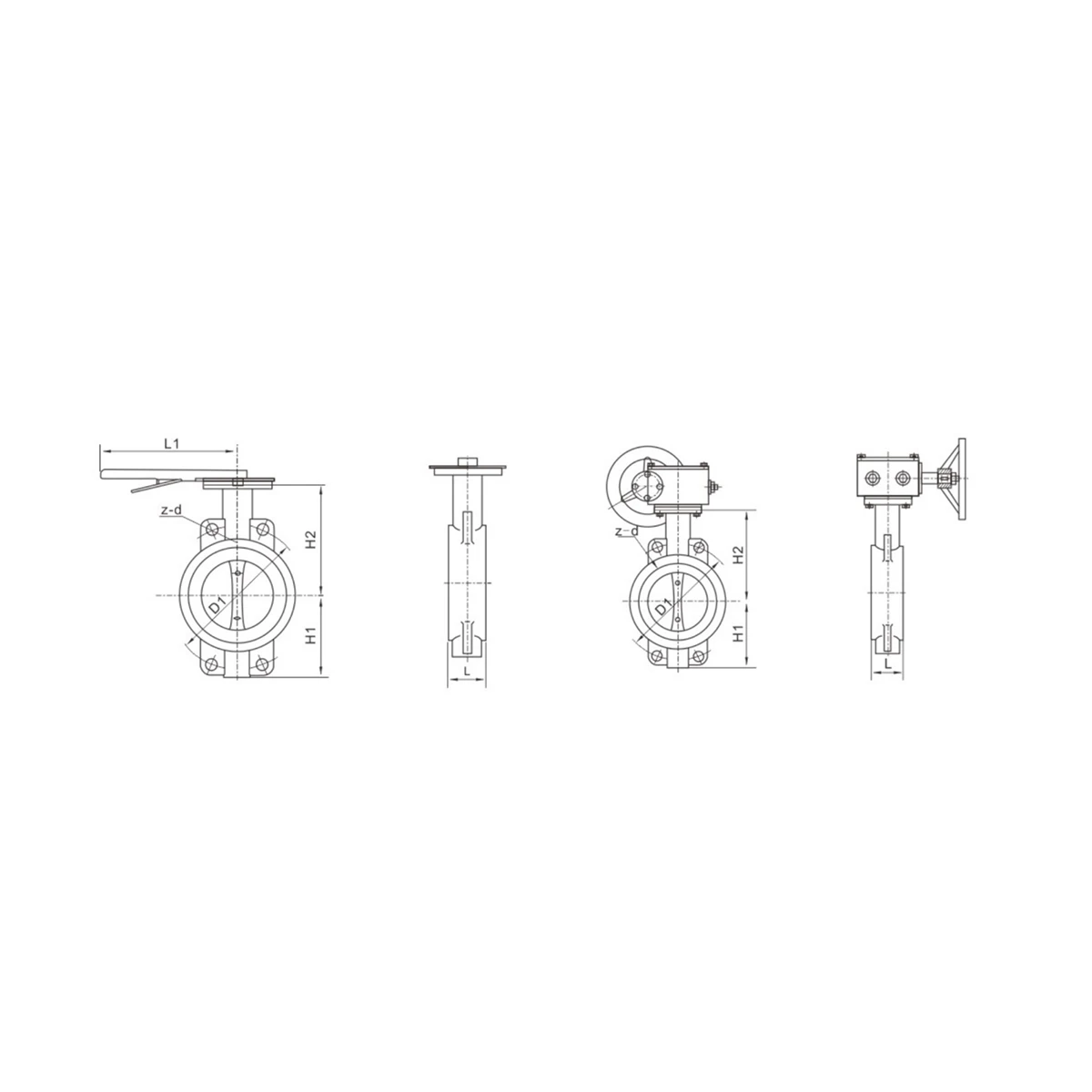

บัตเตอร์ฟลายวาล์ว ชนิดเวเฟอร์
แรงบิดทดสอบสำหรับวาล์วผีเสื้อชนิดเวเฟอร์ขึ้นอยู่กับเส้นผ่านศูนย์กลางที่กำหนด (DN) และพิกัดแรงดัน (PN) ด้านล่างนี้คือแผนภูมิแรงบิดทั่วไปที่ให้ข้อมูลโดยประมาณสำหรับแรงบิดในการเปิดที่วาล์วขนาดต่างๆ ค่าเหล่านี้อาจแตกต่างกันไปขึ้นอยู่กับการออกแบบวาล์ว วัสดุ และการใช้งาน
บัตเตอร์ฟลายวาล์ว ชนิดเวเฟอร์
ที่บัตเตอร์ฟลายวาล์ว ชนิดเวเฟอร์เป็นวาล์วหมุนสี่ส่วนขนาดกะทัดรัด น้ำหนักเบา และอเนกประสงค์ ออกแบบมาเพื่อควบคุม ควบคุมปริมาณ และแยกการไหลของของไหลในท่อ การออกแบบสไตล์เวเฟอร์ช่วยให้วาล์วประกบระหว่างหน้าแปลนทั้งสอง ช่วยลดความต้องการพื้นที่และทำให้การติดตั้งง่ายขึ้น
โดดเด่นด้วยดิสก์ซีลที่ยืดหยุ่นหรือประสิทธิภาพสูง วาล์วปีกผีเสื้อชนิดเวเฟอร์ให้การปิดสองทิศทางที่เชื่อถือได้ แรงบิดในการทำงานต่ำ และอายุการใช้งานที่ยาวนาน วาล์วนี้เหมาะสำหรับน้ำ น้ำเสีย สารเคมี ก๊าซ และสารอุตสาหกรรมอื่น ๆ การออกแบบที่คุ้มค่า ใช้งานง่าย และการบำรุงรักษาต่ำ ทำให้เหมาะสำหรับระบบเทศบาล อุตสาหกรรม และกระบวนการทางเคมี
วัสดุตัวเครื่อง
วัสดุแผ่นดิสก์
วัสดุที่นั่ง
ข้อมูลจําเพาะพารามิเตอร์
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | บัตเตอร์ฟลายวาล์ว ชนิดเวเฟอร์ |
| ประเภทวาล์ว | วาล์วผีเสื้อเวเฟอร์ แบบนั่งแบบยืดหยุ่นหรือประสิทธิภาพสูง |
| ขนาดที่กำหนด | DN50–DN2000 (2"–80") |
| ระดับความดัน | PN10–PN25 / ANSI คลาส 150–300 |
| วัสดุตัวเครื่อง | เหล็กหล่อ, เหล็กดัด, เหล็กคาร์บอน, สแตนเลส |
| วัสดุแผ่นดิสก์ | สแตนเลส, เหล็กดัด, โลหะผสมเหล็ก |
| วัสดุที่นั่ง | EPDM, NBR, ไวตัน, PTFE, RPTFE |
| ประเภทการเชื่อมต่อ | เวเฟอร์ (ประกบระหว่างหน้าแปลน) |
| มาตรฐานหน้าแปลน | ANSI, DIN, EN, JIS, GB |
| อุณหภูมิในการทำงาน | -20°C ถึง +180°C (ขึ้นอยู่กับวัสดุเบาะนั่ง) |
| แรงดันใช้งานสูงสุด | สูงถึง 2.5 เมกะปาสคาล |
| ระดับการรั่วไหล | ISO 5208 อัตรา A / Zero Leakage (เบาะนั่งแบบนุ่ม) |
| ประเภทการดำเนินงาน | คันโยกแบบแมนนวล, กระปุกเกียร์, นิวเมติก, ไฟฟ้า |
| วัสดุก้าน | เอสเอส304, เอสเอส316 |
| มาตรฐานการเผชิญหน้า | ห้องน้ำในตัว 558, API 609 |
| มาตรฐานการออกแบบ | API 609, EN 593 |
| การตรวจสอบและทดสอบ | ISO 5208, EN 12266, API 598 |
| สื่อที่เกี่ยวข้อง | น้ำ, น้ำเสีย, สารเคมี, ก๊าซ, อากาศ, ของเหลวที่เป็นกลาง |
การใช้งานในอุตสาหกรรม
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
