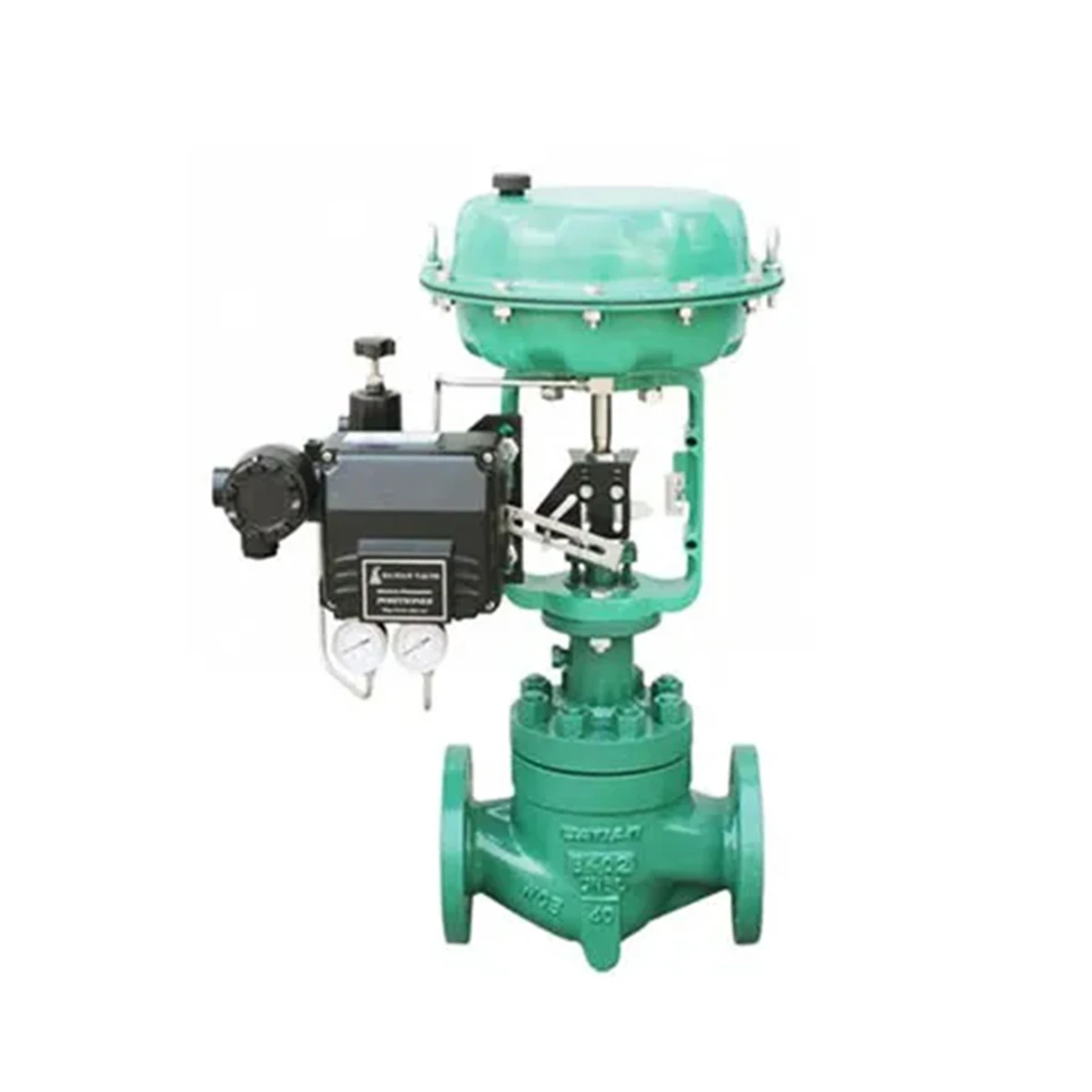

วาล์วควบคุมนิวเมติกที่นั่งเดียว
เส้นผ่านศูนย์กลางที่กำหนด: DN 20 ~ 400 มม
ความดันที่กำหนด: PN 1.0 ~ 10.0 MPa
สื่อที่ใช้บังคับ: น้ำ ไอน้ำ ผลิตภัณฑ์น้ำมัน
อุณหภูมิที่ใช้งานได้: ≤ 650°C
วาล์วควบคุมนิวเมติกที่นั่งเดียว
ที่วาล์วควบคุมนิวเมติกที่นั่งเดียวเป็นวาล์วประสิทธิภาพสูงที่ออกแบบมาเพื่อการไหล ความดัน และอุณหภูมิที่แม่นยำในกระบวนการทางอุตสาหกรรม โดดเด่นด้วยการออกแบบที่นั่งเดี่ยว ให้คุณลักษณะการควบคุมปริมาณที่ดีเยี่ยม การรั่วซึมต่ำ และการควบคุมที่เสถียรตลอดสภาวะการทำงานที่หลากหลาย วาล์วทำงานด้วยระบบนิวแมติก ช่วยให้ตอบสนองได้รวดเร็ว การมอดูเลตที่เชื่อถือได้ และบูรณาการเข้ากับระบบควบคุมกระบวนการอัตโนมัติ เช่น PLC หรือ DCS
วาล์วนี้เหมาะสำหรับใช้กับไอน้ำ แก๊ส ของเหลว และสารที่มีฤทธิ์กัดกร่อนในโรงไฟฟ้า โรงงานปิโตรเคมี โรงงานเคมี ระบบ HVAC และการใช้งานทางอุตสาหกรรมอื่นๆ ที่ต้องการการควบคุมกระบวนการที่แม่นยำ
ข้อมูลจําเพาะพารามิเตอร์
| พารามิเตอร์ | ข้อมูลจำเพาะ/ช่วง |
|---|---|
| ประเภทวาล์ว | วาล์วควบคุมนิวเมติกที่นั่งเดียว |
| วัสดุตัวเครื่อง | เหล็กกล้าคาร์บอน, สแตนเลส, โลหะผสมเหล็ก, ดูเพล็กซ์ SS |
| วัสดุตัดแต่ง | สแตนเลส, โลหะผสมแข็ง, เคลือบป้องกันการกัดกร่อน |
| ช่วงขนาด | DN15 – DN500 (NPS 1/2" – 20") |
| ระดับความดัน | PN16 – PN420 / คลาส 150 – คลาส 2500 |
| สิ้นสุดการเชื่อมต่อ | หน้าแปลน, เชื่อมชน, เกลียว |
| การกระตุ้น | แอคชูเอเตอร์แบบนิวแมติก (แบบออกฤทธิ์เดี่ยว / ออกฤทธิ์สองครั้ง) |
| ตัวกำหนดตำแหน่ง | อนาล็อก / ดิจิตอล / สมาร์ท / ป้องกันการระเบิด |
| อุณหภูมิในการทำงาน | -196°C ถึง +550°C (ขึ้นอยู่กับวัสดุ) |
| ระดับการรั่วไหล | คลาส 4 – คลาส 5 (ANSI/FCI 70-2) |
| การควบคุมการไหล | เชิงเส้น เปอร์เซ็นต์เท่ากัน การเปิดอย่างรวดเร็ว |
| การดำเนินการ | นิวเมติก / รีโมทคอนโทรล |
| มาตรฐานการทดสอบ | API 598, ISO 5208 |
| สื่อที่เกี่ยวข้อง | ไอน้ำ น้ำ แก๊ส น้ำมัน ของเหลวที่มีฤทธิ์กัดกร่อน |
การใช้งานในอุตสาหกรรม
การผลิตไฟฟ้า
อุตสาหกรรมปิโตรเคมีและเคมี
อุตสาหกรรมน้ำมันและก๊าซ
บริการ HVAC และอาคาร
อุตสาหกรรมอาหารและเครื่องดื่ม
อุตสาหกรรมยา
ข้อได้เปรียบที่สำคัญ
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
