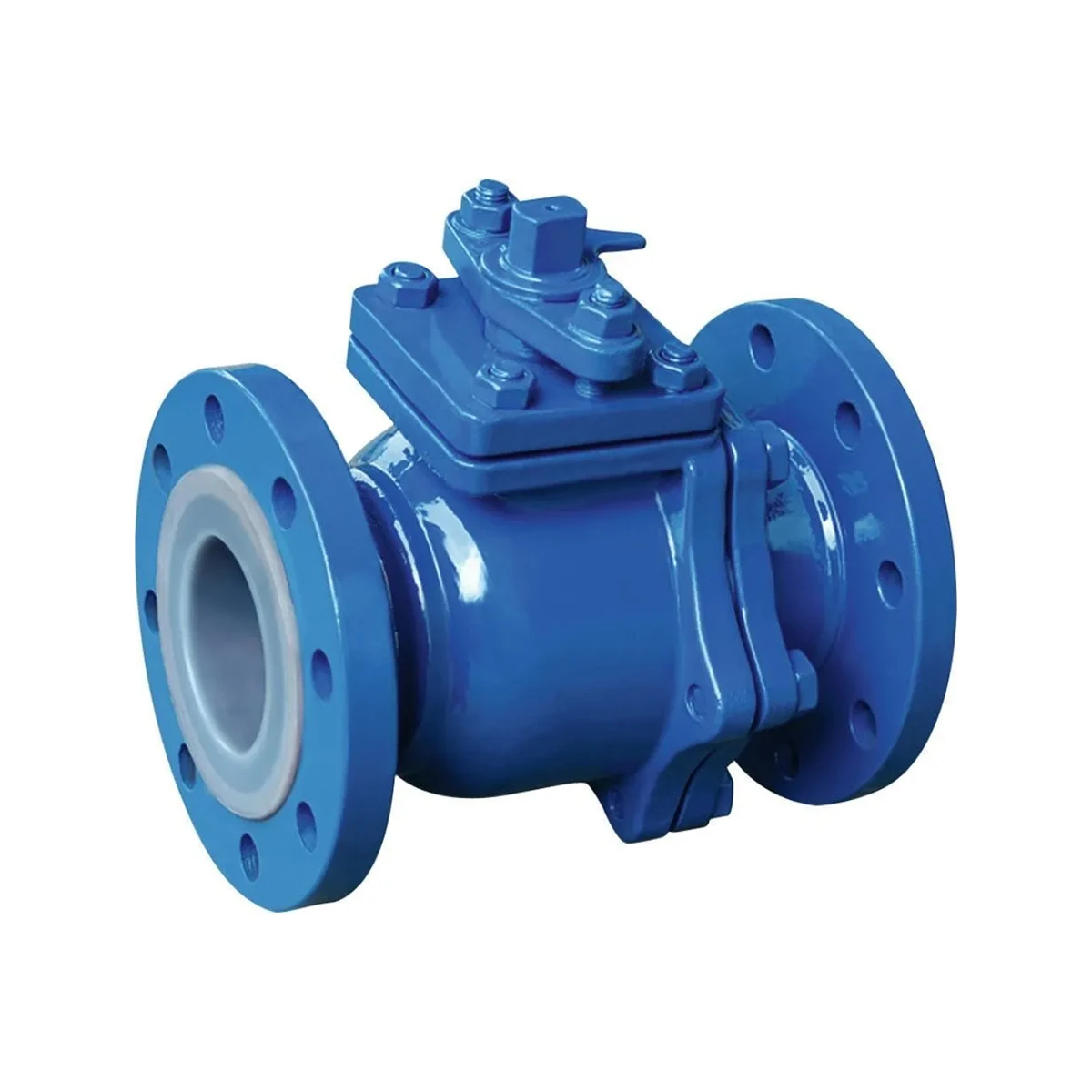

บอลวาล์วหน้าแปลนบุฟลูออรีน
เส้นผ่านศูนย์กลางที่กำหนด: DN15~450มม
ความดันที่กำหนด: PN0.6~1.6MPa
สื่อที่ใช้บังคับ: สื่อที่มีฤทธิ์กัดกร่อนต่างๆ
อุณหภูมิที่ใช้งานได้: ≤150°C
บอลวาล์วหน้าแปลนบุฟลูออรีน
ที่บอลวาล์วหน้าแปลนบุฟลูออรีนเป็นวาล์วที่ทนทานต่อการกัดกร่อนสูง ออกแบบมาเพื่อการจัดการสารเคมีที่มีฤทธิ์กัดกร่อน กัดกร่อน และมีความบริสุทธิ์สูง วาล์วมีคุณสมบัติซับในฟลูออโรโพลีเมอร์เต็มรูปแบบ (PTFE, PFA, FEP)บนตัวเครื่องและพื้นผิวลูกปืน ปกป้องโลหะจากการโจมตีทางเคมี ในขณะเดียวกันก็รับประกันการทำงานที่ราบรื่นและการปิดเครื่องที่แน่นหนา
การเชื่อมต่อแบบหน้าแปลนช่วยให้สามารถติดตั้งท่อได้อย่างมั่นคงและปลอดภัย ในขณะที่การออกแบบบอลวาล์วช่วยให้เปิด/ปิดได้รวดเร็ว เชื่อถือได้ และแรงดันตกน้อยที่สุด วาล์วชนิดนี้มีการใช้กันอย่างแพร่หลายในกระบวนการทางเคมี ยา การบำบัดน้ำ และอุตสาหกรรมอื่นๆ ที่การจัดการตัวกลางที่มีฤทธิ์กัดกร่อนเป็นสิ่งสำคัญ.
วัสดุตัวเครื่อง:
วัสดุลูกและก้าน:
วัสดุที่นั่งและซับใน:
ข้อมูลจําเพาะพารามิเตอร์
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | บอลวาล์วหน้าแปลนบุฟลูออรีน |
| ประเภทวาล์ว | บอลวาล์ว หน้าแปลน บุฟลูออรีน |
| ขนาดที่กำหนด | DN15–DN500 (½"–20") |
| ระดับความดัน | PN10–PN40 / ANSI คลาส 150–600 |
| วัสดุตัวเครื่อง | WCB, WCC, SS304, SS316, CF8, CF8M, ดูเพล็กซ์ SS |
| วัสดุลูก | SS304, SS316, โลหะผสมเหล็กเคลือบ PTFE/PFA/FEP |
| วัสดุก้าน | SS304, SS316, โลหะผสมเหล็ก |
| วัสดุที่นั่ง | PTFE, PFA, FEP, RPTFE |
| ประเภทเจาะ | เจาะเต็ม / เจาะลดลง / V-Port |
| สิ้นสุดการเชื่อมต่อ | หน้าแปลน |
| มาตรฐานหน้าแปลน | ANSI, DIN, EN, JIS, GB |
| อุณหภูมิในการทำงาน | -40°C ถึง +200°C (ขึ้นอยู่กับวัสดุซับใน) |
| แรงดันใช้งานสูงสุด | สูงสุด 4.0 MPa (PN40) |
| ระดับการรั่วไหล | ANSI/FCI 70-2 คลาส VI |
| ประเภทการดำเนินงาน | คันโยกแบบแมนนวล, เกียร์, นิวเมติก, แอคชูเอเตอร์ไฟฟ้า |
| คุณสมบัติป้องกันไฟฟ้าสถิตย์ | ไม่จำเป็น |
| การออกแบบที่ปลอดภัยจากอัคคีภัย | API 607 / API 6FA (ทางเลือก) |
| มาตรฐานการออกแบบ | API 608, ASME B16.34 |
| มาตรฐานการเผชิญหน้า | ASME B16.10 |
| การตรวจสอบและทดสอบ | API 598, EN 12266 |
| สื่อที่เกี่ยวข้อง | กรดแก่ ด่าง ตัวทำละลาย สารเคมีที่มีฤทธิ์กัดกร่อน ของเหลวที่มีความบริสุทธิ์สูง |
การใช้งานในอุตสาหกรรม
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
