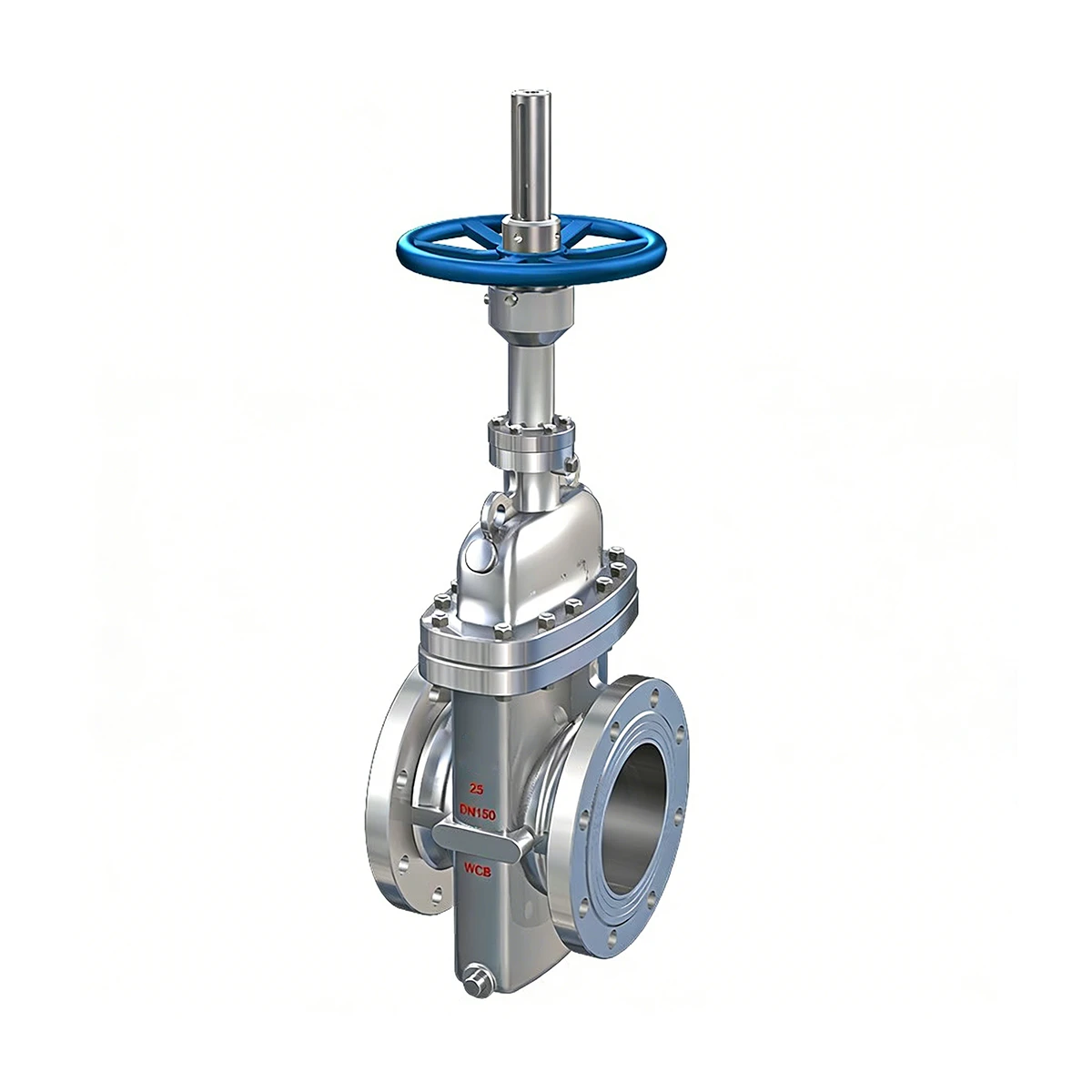

วาล์วประตูแบน
เส้นผ่านศูนย์กลางที่กำหนด: 2 "~ 48"
ความดันที่กำหนด: 150 ~ 2500 ปอนด์
สื่อ: น้ำ ไอน้ำ น้ำมัน แก๊ส สารเคมี
ช่วงอุณหภูมิ: ≤ 800°C
สินค้าหมด view
ที่วาล์วประตูแบนเป็นวาล์วอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาเพื่อการแยกที่แม่นยำในท่อส่งน้ำ ไอน้ำ น้ำมัน ก๊าซ หรือของเหลวในกระบวนการอื่น ๆ การออกแบบประตูแบบเรียบช่วยให้มั่นใจได้ถึงการปิดผนึกที่เชื่อถือได้ แรงดันตกน้อยที่สุด และการทำงานที่ราบรื่น วาล์วนี้สร้างด้วยวัสดุคุณภาพสูง เหมาะสำหรับการใช้งานที่มีความต้องการสูง รวมถึงสภาพแวดล้อมที่มีอุณหภูมิสูง แรงดันสูง และกัดกร่อน
วาล์วประตูเรียบถูกนำมาใช้กันอย่างแพร่หลายในระบบปิโตรเคมี การผลิตไฟฟ้า เรือเดินทะเล และระบบอุตสาหกรรม เป็นไปตามมาตรฐานสากล รับประกันความเข้ากันได้กับ ANSI, ASME, API และข้อกำหนดอื่นๆ ที่เป็นที่ยอมรับทั่วโลก
เราจัดให้เต็มที่บริการ OEM/ODMเป็นไปตามข้อกำหนดเฉพาะของลูกค้าอุตสาหกรรม รวมถึงการสร้างแบรนด์ฉลากส่วนตัว วัสดุสั่งทำพิเศษ และมาตรฐานการปฏิบัติตามข้อกำหนดในระดับภูมิภาค
| รายการปรับแต่ง | ตัวเลือก / ขอบเขต |
|---|---|
| ขนาดวาล์ว | DN15 – DN1200 (½" – 48") |
| ระดับความดัน | ANSI/ASME คลาส 150–2500 |
| วัสดุตัวถังและตกแต่ง | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, ดูเพล็กซ์ / ซูเปอร์ดูเพล็กซ์ |
| ประเภทที่นั่ง | เบาะนั่งโลหะ ซีลแบบนุ่ม ดีไซน์ไฮบริด |
| สิ้นสุดการเชื่อมต่อ | RF, RTJ, FF, BW, SW |
| การกระตุ้น | คู่มือ, เกียร์, ไฟฟ้า, นิวเมติก, ไฮดรอลิก |
| การเคลือบและการตกแต่ง | อีพ็อกซี่, สีอุณหภูมิสูง, C5-M, สีแบบกำหนดเอง |
| เอกสารประกอบ | MTC EN10204 3.1, PMI, RT, UT, การตรวจสอบโดยบุคคลที่สาม |
| การรับรอง | CE, ISO, API, เอบีเอส, FM, UL, SIL, TS, EAC |
| การสร้างแบรนด์ | โลโก้และป้ายชื่อที่กำหนดเอง |
| บรรจุภัณฑ์ | บรรจุภัณฑ์มาตรฐานส่งออก ป้องกันการกัดกร่อน |
บริการ OEM รวมถึง:
ข้อมูลจําเพาะพารามิเตอร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทสินค้า | วาล์วประตูแบน |
| การออกแบบวาล์ว | ประตูเรียบ เจาะเต็ม |
| ประเภทการเชื่อมต่อ | หน้าแปลน, เชื่อมชน, เชื่อมซ็อกเก็ต |
| ช่วงขนาด | DN15 – DN1200 (½" – 48") |
| ระดับความดัน | ANSI/ASME คลาส 150–2500 |
| มาตรฐานการออกแบบ | ASME B16.34, API 600, บี 1414 |
| มาตรฐานการเผชิญหน้า | ASME B16.10 |
| มาตรฐานหน้าแปลน | ASME B16.5, ASME B16.47 |
| มาตรฐานการทดสอบ | API 598, ISO 5208 |
| วัสดุตัวเครื่อง | WCB, WC6, WC9, C5, C12A, CF8, CF8M, ดูเพล็กซ์สแตนเลส |
| วัสดุตัดแต่ง | 13Cr, F6a, สเตลไลท์, SS304, SS316 |
| อุณหภูมิในการทำงาน | สูงถึง 600°C (1112°F) |
| สื่อที่เกี่ยวข้อง | ไอน้ำ น้ำ น้ำมัน แก๊ส น้ำมันความร้อน ของเหลวที่มีฤทธิ์กัดกร่อนและไม่กัดกร่อน |
| ประเภทการปิดผนึก | โลหะต่อโลหะแบน, ซีลแบบอ่อนเสริม |
| การดำเนินการ | คู่มือ, เกียร์, ไฟฟ้า, นิวเมติก |
| ระดับการรั่วไหล | API 598, คลาส IV / V |
ข้อดีที่สำคัญ:
การใช้งานในอุตสาหกรรม
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
