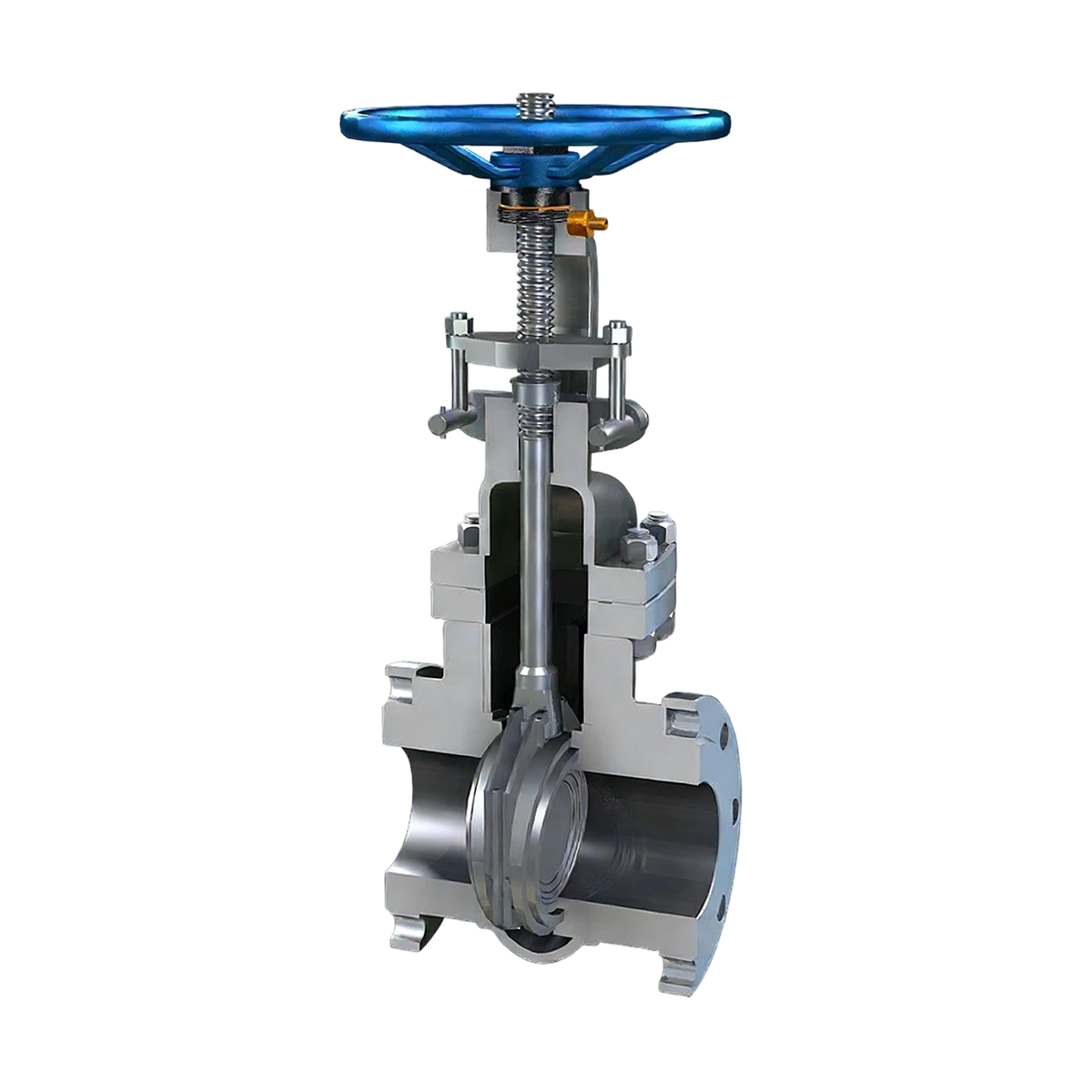

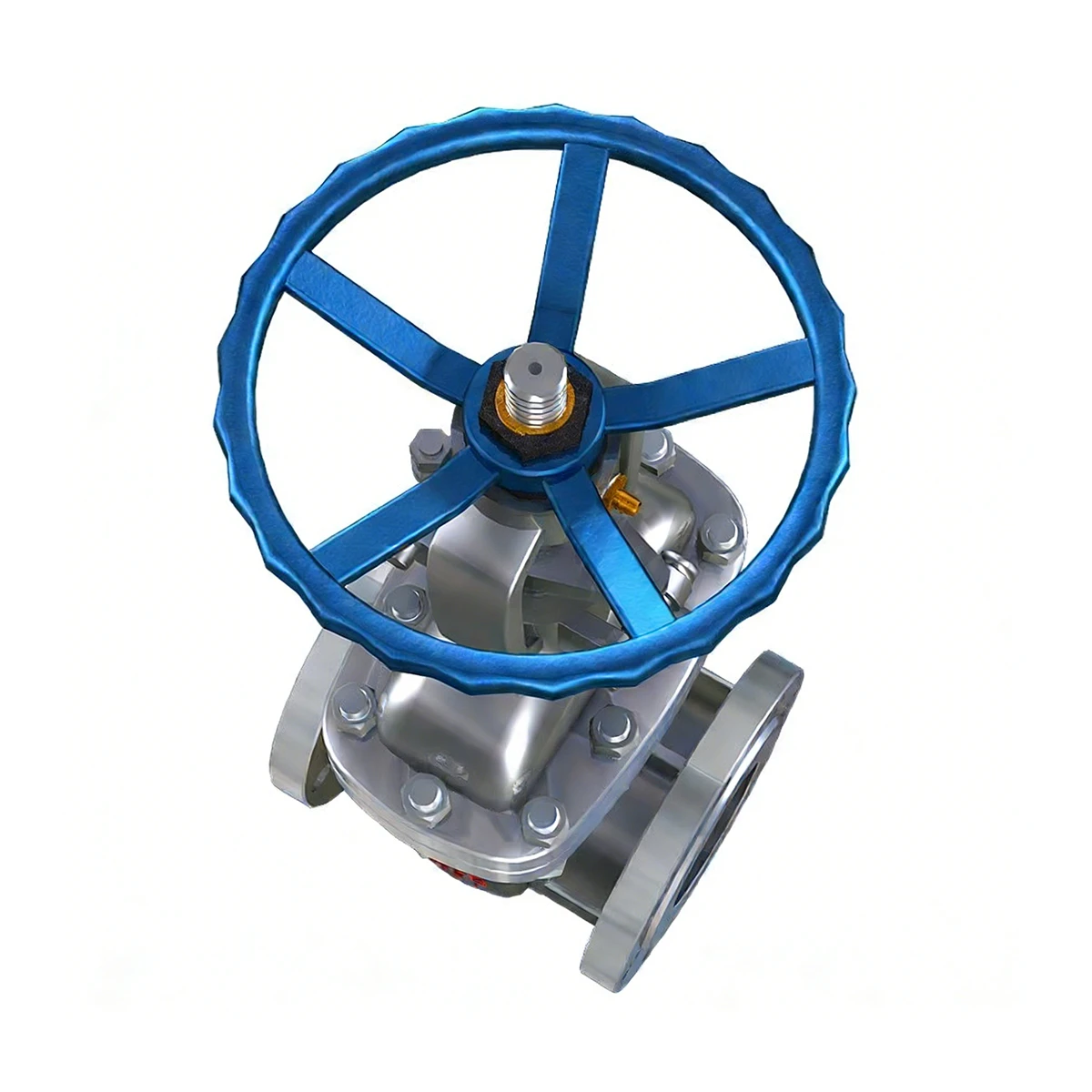

วาล์วประตูสแตนเลส
คำอธิบายคุณลักษณะ
เส้นผ่านศูนย์กลางที่กำหนด (DN) DN 15 (½ นิ้ว) ถึง DN 600 (24 นิ้ว); ขนาดที่ปรับแต่งได้
ใช้งานได้ปานกลาง น้ำ, น้ำมัน, ไอน้ำ, แก๊ส, สารละลาย, สารเคมี, อาหารและเครื่องดื่ม
อุณหภูมิที่ใช้งานได้ -20°C ถึง 425°C (-4°F ถึง 800°F); รุ่นอุณหภูมิสูงถึง 600°C และรุ่นไครโอเจนิกส์สำหรับ -196°C
แรงดันที่กำหนด (PN) PN 10, PN 16, PN 25, PN 40, คลาส ANSI 150, 300, 600 และสูงถึง 2500 psi (172 บาร์) หรือมากกว่าสำหรับการใช้งานที่มีแรงดันสูง
วาล์วประตูสแตนเลส
วาล์วประตูสแตนเลสเป็นวาล์วชนิดหนึ่งที่ใช้ในการเริ่มหรือหยุดการไหลของของเหลวหรือก๊าซในท่อ ต่างจากวาล์วอื่นๆ วาล์วประตูทำงานโดยการยกประตูแบนหรือรูปลิ่มออกจากเส้นทางของของไหล ได้รับการออกแบบมาเพื่อบริการเปิด/ปิดเป็นหลัก โดยให้การปิดผนึกที่แน่นหนาเมื่อปิดสนิทและมีความต้านทานการไหลน้อยที่สุดเมื่อเปิดเต็มที่
โครงสร้างสเตนเลสสตีลช่วยให้มั่นใจได้ถึงความต้านทานการกัดกร่อน ความทนทาน และความเหมาะสมสำหรับการใช้งานที่หลากหลาย รวมถึงน้ำ น้ำมัน แก๊ส สารเคมี และของเหลวที่มีอุณหภูมิสูง
เราปรับแต่งวาล์วตามความต้องการของลูกค้า:
API 600/6D, ASME B16.34, ASME B16.10, API 598
CE, ISO, API, เอบีเอส, FM, UL, SIL, TS, EAC
ข้อมูลจําเพาะพารามิเตอร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุ | SS304 / SS316 / SS316L |
| ระดับความดัน | ANSI 150–2500 / PN16–PN250 |
| ช่วงอุณหภูมิ | -29°ซ ถึง 600°ซ |
| สิ้นสุดการเชื่อมต่อ | หน้าแปลน / เกลียว / รอย |
| ประเภทก้าน | เพิ่มขึ้น/ไม่เพิ่มขึ้น |
| การดำเนินการ | Handwheel / ไฟฟ้า / นิวเมติก |
| การออกแบบตัวถัง | ลิ่มแข็ง / ลิ่มแบบยืดหยุ่น |
| มาตรฐานการเผชิญหน้า | ANSI B16.10 / API 600 |
| มาตรฐานหน้าแปลน | ANSI B16.5 / EN1092-1 |
| เลขที่ | ชื่อชิ้นส่วน | ซีรี่ส์เหล็กกล้าคาร์บอน | ซีรีส์สแตนเลส | ซีรี่ส์โลหะผสมเหล็ก | ซีรี่ส์เหล็กอุณหภูมิต่ำ |
|---|---|---|---|---|---|
| 1 | ร่างกาย | ASTM A216 GR WCB | ASTM A351 GR CF8 | ASTM A217 GR WC6 | ASTM A352 GR แอลซีบี |
| 2 | ลิ่ม | ASTM A216 GR WCB | ASTM A351 GR CF8 | ASTM A217 GR WC6 | ASTM A352 GR แอลซีบี |
| 3 | ที่นั่ง | มาตรฐาน ASTM A105 | / | มาตรฐาน ASTM A182 GR F304 | มาตรฐาน ASTM A182 GR F304 |
| 4 | ปะเก็น | กราไฟท์อ่อน + SS304 | |||
| 5 | นัท | ASTM A194 GR 2H | ASTM A194 GR B8 | ASTM A194 GR 4 | ASTM A194 GR B8 |
| 6 | สตั๊ดโบลท์ | ASTM A193 GR B7 | ASTM A193 GR B8 | ASTM A193 GR B7 | ASTM A193 GR B8 |
| 7 | เบาะหลัง | ASTM A182 GR F6a | มาตรฐาน ASTM A182 GR F304 | มาตรฐาน ASTM A182 GR F304 | มาตรฐาน ASTM A182 GR F304 |
| 8 | การบรรจุ | กราไฟท์อ่อน | |||
| 9 | ฝากระโปรง | ASTM A216 GR WCB | ASTM A351 GR CF8 | ASTM A217 GR WC6 | ASTM A352 GR แอลซีบี |
| 10 | เข็มหมุด | ASTM A194 GR 2H | ASTM A276 ชนิด 304 | ASTM A276 ชนิด 410 | ASTM A276 ชนิด 304 |
| 11 | บรรจุบุชชิ่ง | ASTM A182 GR F6a | ASTM A276 ชนิด 304 | ASTM A182 GR F6a | ASTM A276 ชนิด 304 |
| 12 | ต่อม | ASTM A216 GR WCB | ASTM A182 GR CF8 | ASTM A216 GR WCB | ASTM A182 GR แอลซีบี |
| 13 | อายโบลต์ | ASTM A193 GR B7 | ASTM A193 GR B8 | ASTM A193 GR B7 | ASTM A193 GR B8 |
| 14 | น็อตอายโบลท์ | ASTM A194 GR 2H | ASTM A193 GR B8 | ASTM A194 GR 4 | ASTM A193 GR B8 |
| 15 | แอก | ASTM A216 GR WCB | ASTM A351 GR CF8 | ASTM A216 GR WCB | ASTM A352 GR แอลซีบี |
| 16 | ก้าน | ASTM A276 GR WCB | ASTM A276 ชนิด 304 | ASTM A182 GR F22 | ASTM A276 ชนิด 304 |
| 17 | สเตมนัท | ASTM B148 UNS C95600 | ASTM B148 UNS C95600 | ASTM B148 UNS C95600 | ASTM B148 UNS C95600 |
| 18 | แบริ่ง | โลหะผสมทองแดง | |||
| 19 | ถ้วยจาระบี | โลหะผสมทองแดง | |||
| 20 | รีเทนเนอร์แบริ่ง | ASTM A108 GR 1020 | มาตรฐาน ASTM A108 GR F304 | ASTM A108 GR 1020 | มาตรฐาน ASTM A108 GR F304 |
| 21 | วงล้อมือ | มาตรฐาน ASTM A197 | มาตรฐาน ASTM A197 | มาตรฐาน ASTM A197 | มาตรฐาน ASTM A197 |
| 22 | น็อตล้อมือ | ASTM A108 GR 1020 | มาตรฐาน ASTM A108 GR F304 | ASTM A108 GR 1020 | มาตรฐาน ASTM A108 GR F304 |
การใช้งานในอุตสาหกรรม
| อุตสาหกรรม | การใช้งานทั่วไป | คำอธิบาย |
|---|---|---|
| น้ำมันและปิโตรเคมี | การขนส่งน้ำมัน, ท่อปิโตรเคมี | สแตนเลสให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมและประสิทธิภาพการปิดที่เชื่อถือได้ภายใต้สภาวะที่มีอุณหภูมิสูงและแรงดันสูง |
| การผลิตไฟฟ้า | ท่อส่งน้ำหล่อเย็น, ท่อไอน้ำ | เหมาะสำหรับบริการไอน้ำอุณหภูมิสูงและระบบน้ำหมุนเวียน |
| การแยกเกลือออกจากน้ำทะเลและวิศวกรรมทางทะเล | ท่อส่งน้ำทะเล | ทนทานต่อการกัดกร่อนของน้ำเค็มได้ดีเยี่ยม |
| อาหารและยา | ระบบน้ำบริสุทธิ์ การถ่ายโอนของเหลวทางเภสัชกรรม | สแตนเลสช่วยให้มั่นใจได้ถึงการทำงานที่ถูกสุขลักษณะและความต้านทานการกัดกร่อนที่เหนือกว่า |
| น้ำเทศบาลและน้ำเสีย | การจัดหาน้ำดื่ม, ระบบบำบัดน้ำเสีย | มาตรฐาน ANSI ช่วยให้สามารถใช้งานร่วมกับระบบท่อที่มีอยู่ได้ |
| เยื่อกระดาษและกระดาษ / สิ่งทอ | สายส่งสารเคมี, ท่อส่งไอน้ำ | ทนทานต่อตัวกลางที่เป็นกรดและด่าง ทำให้เหมาะสำหรับการแยกของเหลวในกระบวนการ |
| ก๊าซธรรมชาติและแอลเอ็นจี | ท่อส่งก๊าซ | ให้ประสิทธิภาพการปิดที่เชื่อถือได้ในการใช้งานก๊าซแรงดันสูง |
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
