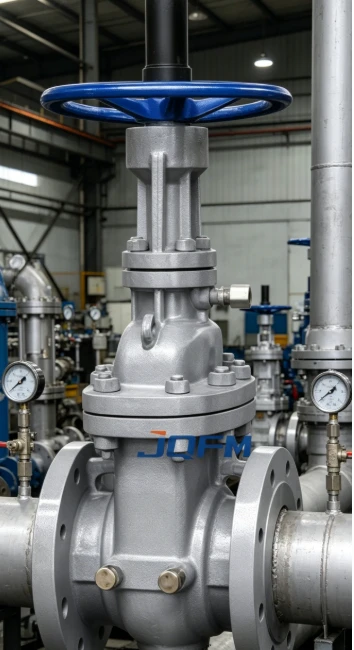

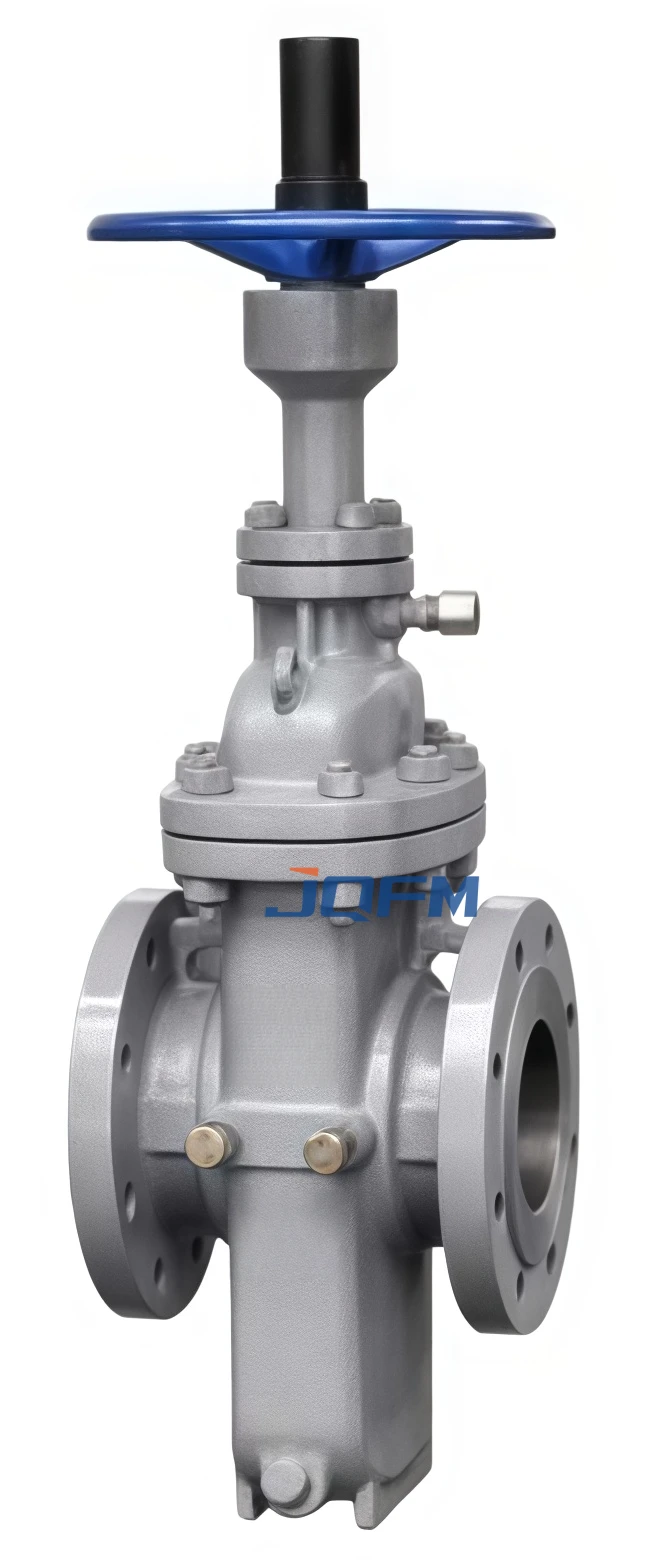

Z43F วาล์วประตูเรียบ
วาล์วประตูเรียบ Z43F ได้รับการออกแบบมาเพื่อให้มีความต้านทานการไหลน้อยที่สุดและการปิดท่อน้ำ น้ำมัน ก๊าซ และไอน้ำได้อย่างแม่นยำ โดดเด่นด้วยประตูเรียบและตัวเครื่องที่แข็งแกร่ง ทำให้มีอายุการใช้งานยาวนาน บำรุงรักษาง่าย และการทำงานที่มั่นคง เหมาะสำหรับโรงไฟฟ้า ปิโตรเคมี การบำบัดน้ำ และการแปรรูปทางอุตสาหกรรม
วาล์วประตูแบน
วาล์วประตูเรียบ Z43F เป็นวาล์วแยกพอร์ตแบบเต็มพอร์ตที่มีการออกแบบประตูเรียบเพื่อการไหลที่มีความต้านทานต่ำและการปิดผนึกที่เชื่อถือได้ สร้างขึ้นจากเหล็กกล้าคาร์บอน สเตนเลส หรือโลหะผสม ทนทานต่อแรงดัน อุณหภูมิ และสื่อที่มีฤทธิ์กัดกร่อนสูง โครงสร้างที่เรียบง่ายช่วยให้ติดตั้ง ใช้งาน และบำรุงรักษาได้ง่าย
ข้อดีที่สำคัญ:
วาล์วประตูแบน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | Z43F เกทวาล์วแบบแบน |
| ขนาดที่กำหนด | DN50 – DN1200 (2" – 48") |
| ระดับความดัน | PN10 – PN420 / คลาส 150–2500 |
| วัสดุตัวเครื่อง | เหล็กกล้าคาร์บอน, สแตนเลส, โลหะผสมเหล็ก |
| วัสดุประตู | สแตนเลส, เหล็กดูเพล็กซ์, เหล็กเคลือบ |
| ประเภทการเชื่อมต่อ | หน้าแปลน, เชื่อมชน, เชื่อมซ็อกเก็ต |
| การดำเนินการ | คู่มือ, ไฟฟ้า, นิวเมติก, ไฮดรอลิก |
| ช่วงอุณหภูมิ | -29°ซ ถึง +550°ซ |
| ประเภทการปิดผนึก | โลหะกับโลหะ / ซีลอ่อน |
| ระดับการรั่วไหล | ISO 5208 คลาส A |
| มาตรฐานการออกแบบ | API 600, API 6D, ASME B16.34 |
| มาตรฐานการทดสอบ | เอพีไอ 598 |
| สื่อที่เกี่ยวข้อง | น้ำ ไอน้ำ น้ำมัน แก๊ส สารเคมี |
วาล์วประตูแบน
ท่อส่งไอน้ำและน้ำ ระบบป้อนน้ำ การแยกกังหัน ระบบทำความเย็น
น้ำมันดิบ ผลิตภัณฑ์กลั่น ท่อส่งก๊าซธรรมชาติ ระบบโรงกลั่น
ท่อส่งสารเคมีที่มีฤทธิ์กัดกร่อนและไม่กัดกร่อน สายการผลิต ระบบจัดเก็บ
ท่อน้ำดื่ม, การบำบัดน้ำเสีย, การแยกเกลือออกจากน้ำทะเล, การชลประทาน
อาหารและเครื่องดื่ม เยื่อกระดาษและกระดาษ สิ่งทอ การผลิตที่ต้องปิดเครื่องอย่างเข้มงวดและแรงดันตกคร่อมต่ำ
การกระจายน้ำร้อนและน้ำเย็น, การทำความร้อนแบบเขต, ท่อระบายความร้อนอุตสาหกรรม
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
