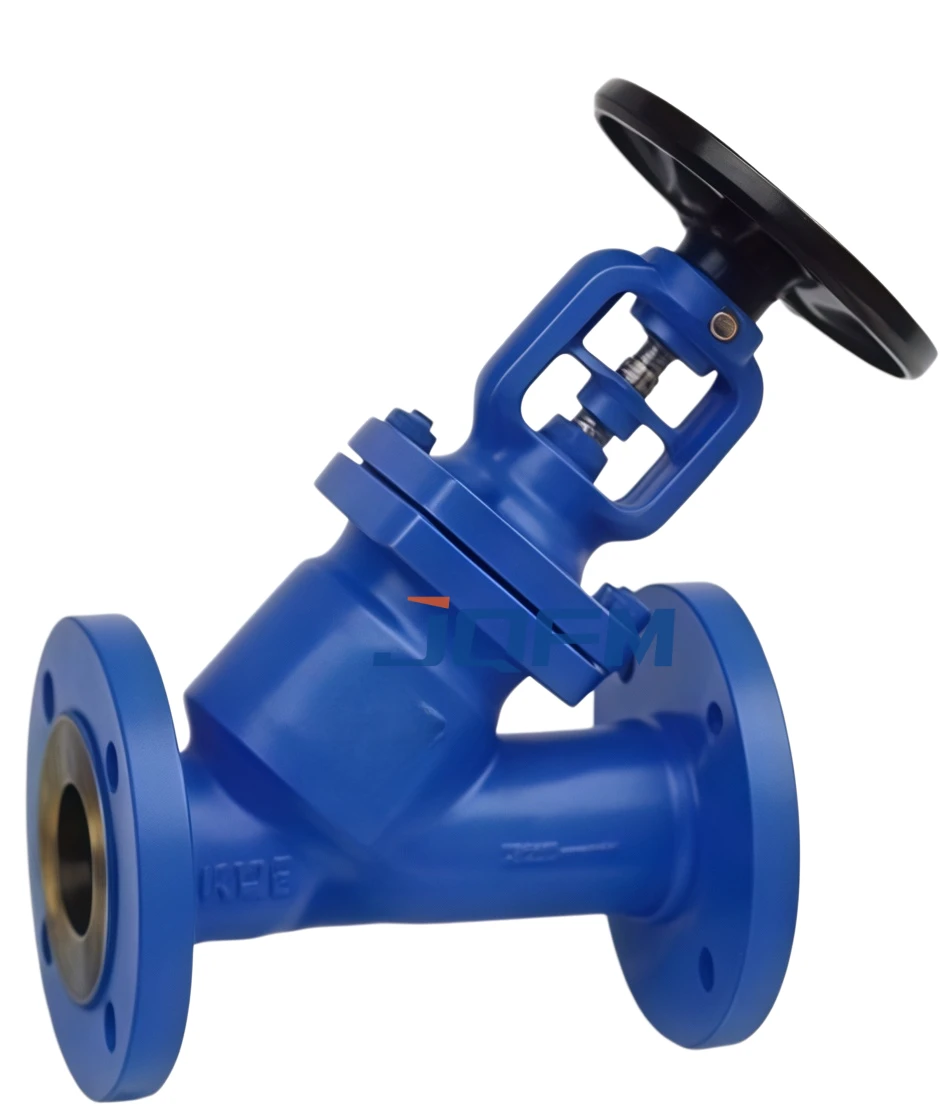

โกลบวาล์วแบบสูบลมชนิด Y มาตรฐานเยอรมัน
โกลบวาล์วสูบลมแบบตรงแบบ Y มาตรฐานของเยอรมันผสมผสานตัวเครื่องรูปแบบ Y เข้ากับระบบซีลแบบสูบลมแบบเชื่อม การออกแบบนี้ช่วยลดการสูญเสียแรงดันในขณะที่ขจัดการรั่วไหลของก้าน เหมาะสำหรับไอน้ำ น้ำมันร้อน ก๊าซ และสารเคมี โดยให้การปิดระบบที่เชื่อถือได้ ความปลอดภัยต่อสิ่งแวดล้อม และอายุการใช้งานที่ยาวนาน
โกลบวาล์วแบบสูบลมชนิด Y มาตรฐานเยอรมัน
โกลบวาล์วสูบลมแบบตรงชนิด Y มาตรฐานเยอรมันได้รับการออกแบบตามมาตรฐาน DIN และมีเส้นทางการไหลรูปแบบ Y ที่ช่วยลดความต้านทานการไหลได้อย่างมากเมื่อเทียบกับโกลปวาล์วทั่วไป ชุดสูบลมทำจากสเตนเลสสตีลช่วยปิดผนึกก้านแบบสุญญากาศ ป้องกันการรั่วไหลจากภายนอก และรับประกันการทำงานที่ปลอดภัย
การออกแบบทางตรงช่วยเพิ่มประสิทธิภาพการไหล ลดความปั่นป่วน และลดการใช้พลังงาน วาล์วนี้ใช้กันอย่างแพร่หลายในโรงไฟฟ้า โรงงานปิโตรเคมี ระบบน้ำมันเทอร์มอล โรงงานยา และท่อส่งก๊าซอุตสาหกรรมที่จำเป็นต้องมีการทำงานที่ปราศจากการรั่วไหล
โกลบวาล์วแบบ Y-Type แบบตรงผ่านเครื่องสูบลมของเยอรมันได้รับการผลิตและทดสอบตามมาตรฐานสากล:
โกลบวาล์วแบบสูบลมชนิด Y มาตรฐานเยอรมัน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | โกลบวาล์วแบบ Y-Type แบบตรงผ่านเบลโลว์วาล์วของเยอรมัน |
| ประเภทวาล์ว | Y-Pattern Bellows โกลบวาล์วปิดผนึก |
| ขนาดที่กำหนด | DN15 – DN800 |
| ระดับความดัน | PN16 – PN160 |
| วัสดุตัวเครื่อง | เหล็กกล้าคาร์บอน, สแตนเลส, โลหะผสมเหล็ก, สแตนเลสดูเพล็กซ์ |
| วัสดุสูบลม | SS304, SS316L, อินโคเนล, ฮาสเตลลอย |
| วัสดุแผ่นดิสก์ | สแตนเลส, ซ้อนทับ Stellite |
| วัสดุที่นั่ง | อัลลอยด์หน้าแข็ง, สแตนเลส |
| ประเภทการเชื่อมต่อ | หน้าแปลน DIN, เชื่อมชน, เชื่อมซ็อกเก็ต |
| การดำเนินการ | คู่มือ, เกียร์, นิวเมติก, ไฟฟ้า |
| ช่วงอุณหภูมิ | -196°ซ ถึง +550°ซ |
| ระดับการรั่วไหล | ISO 5208 คลาส A |
| มาตรฐานการออกแบบ | ดิน EN 13709 |
| สื่อที่เกี่ยวข้อง | ไอน้ำ น้ำมันร้อน แก๊ส น้ำ เคมีภัณฑ์ |
โกลบวาล์วแบบสูบลมชนิด Y มาตรฐานเยอรมัน
ท่อส่งไอน้ำ ระบบคอนเดนเสท และอุปกรณ์เสริมที่ต้องการประสิทธิภาพที่ปราศจากการรั่วซึม
การแปรรูปไฮโดรคาร์บอน ระบบโรงกลั่น และการขนส่งของเหลวอันตราย
การจัดการสื่อที่มีฤทธิ์กัดกร่อนและเป็นพิษตามข้อกำหนดการปกป้องสิ่งแวดล้อม
การไหลเวียนของของเหลวถ่ายเทความร้อนและการควบคุมอุณหภูมิ
ระบบกระบวนการทำความสะอาดที่ต้องการการปล่อยมลพิษเป็นศูนย์และการป้องกันการปนเปื้อน
การใช้งานบริการขนส่งก๊าซและสุญญากาศที่มีความบริสุทธิ์สูง
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
