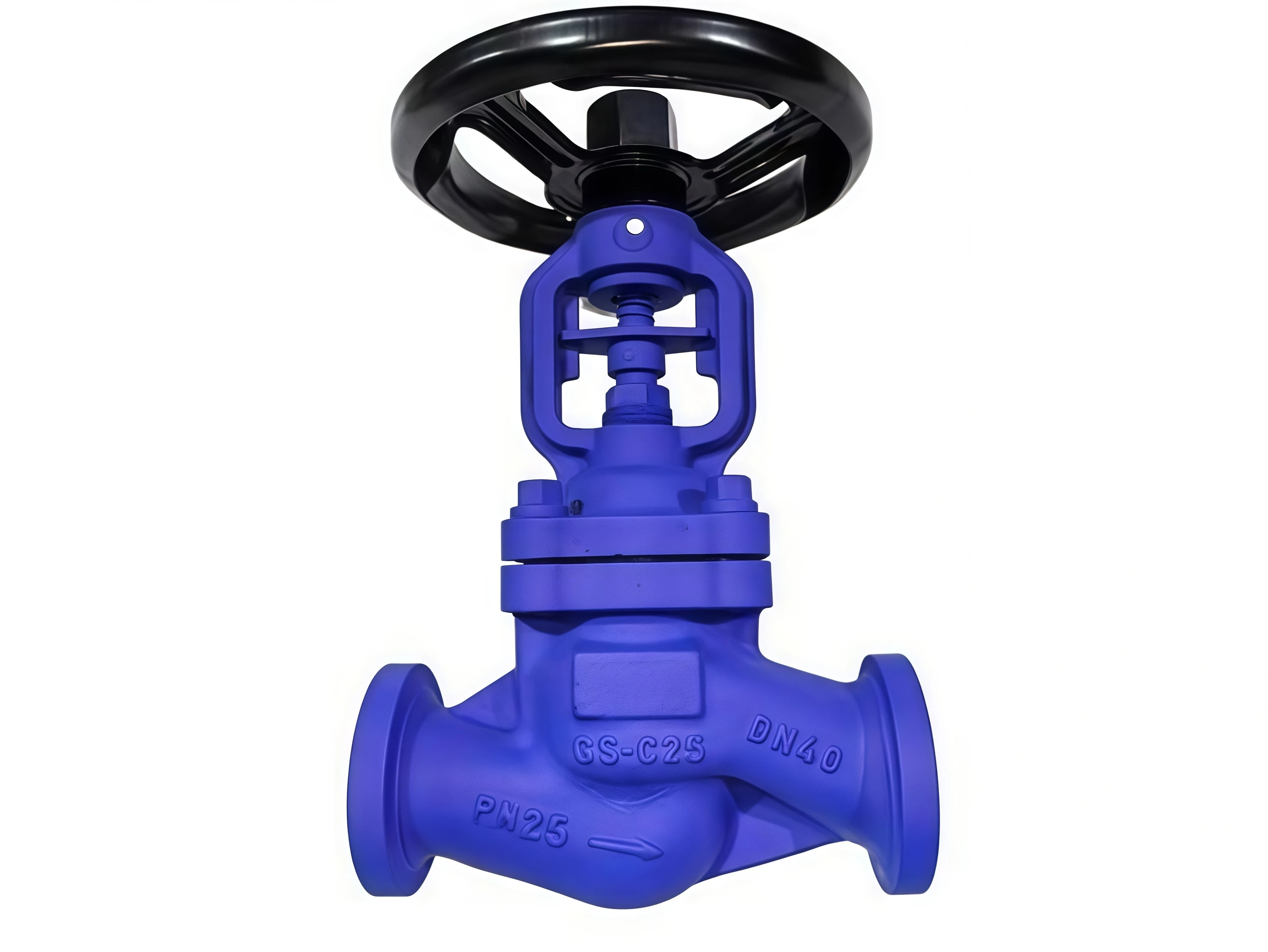

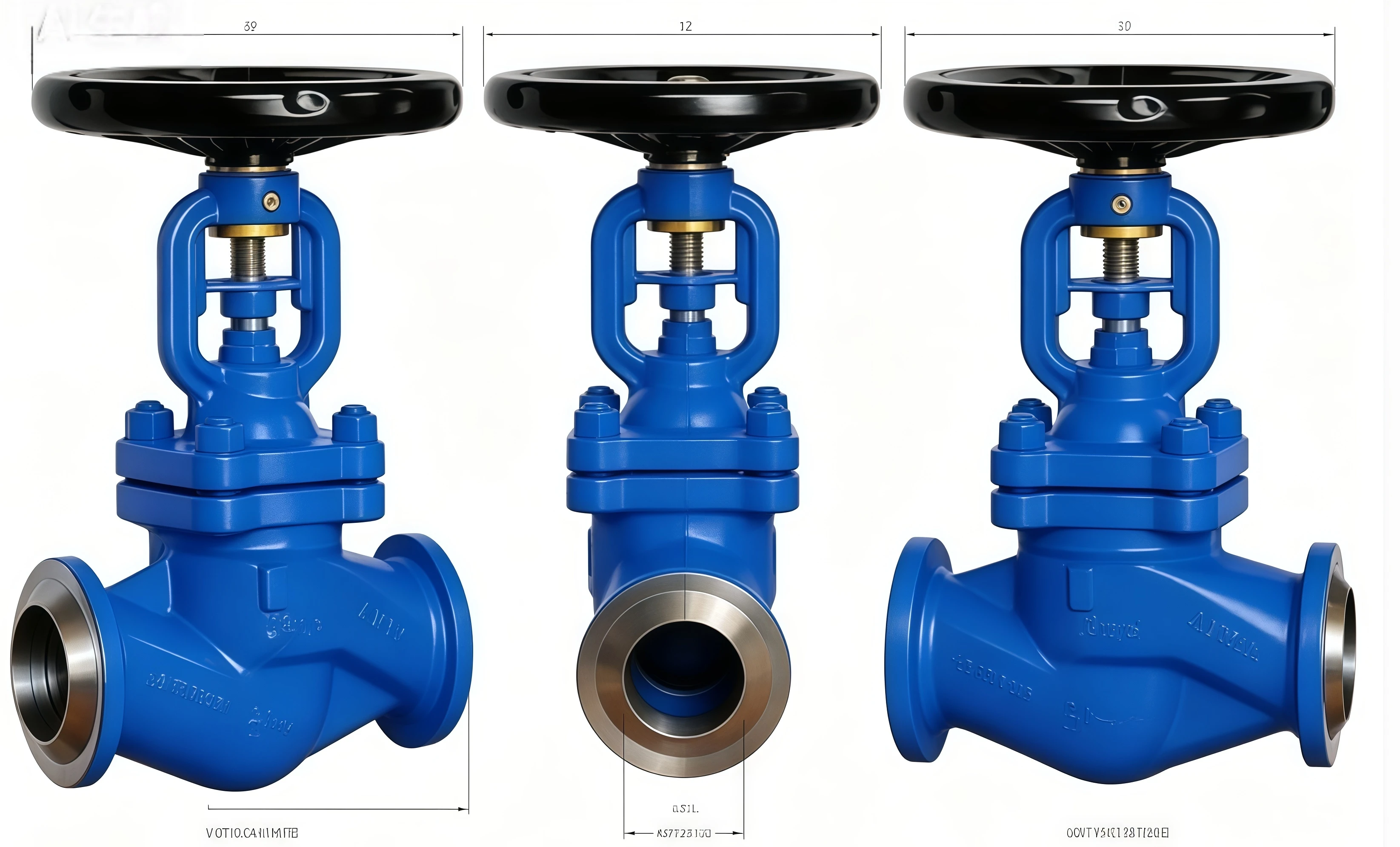

J61Y โกลปวาล์วสูบลมมาตรฐานเยอรมัน
โกลบวาล์วมาตรฐานเยอรมัน J61Y ได้รับการออกแบบตามมาตรฐาน DIN สำหรับการใช้งานที่สำคัญซึ่งต้องการการทำงานที่ปราศจากการรั่วไหล โดดเด่นด้วยซีลสูบลมสแตนเลสหลายชั้นและพื้นผิวเบาะนั่งที่กลึงอย่างแม่นยำ ช่วยป้องกันการรั่วไหลของก้านขณะเดียวกันก็รับประกันการควบคุมปริมาณที่แม่นยำ อายุการใช้งานยาวนาน และประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะอุณหภูมิสูงและแรงดันสูง
J61Y โกลปวาล์วสูบลมมาตรฐานเยอรมัน
โกลบวาล์วมาตรฐานเยอรมัน J61Y เป็นวาล์วปิดประสิทธิภาพสูงที่ออกแบบมาเพื่อกำจัดการรั่วไหลของก้านผ่านโครงสร้างการปิดผนึกสูบลมสแตนเลสแบบเชื่อม ผลิตตามมาตรฐาน DIN ของเยอรมัน มีการใช้กันอย่างแพร่หลายในระบบไอน้ำ ท่อส่งน้ำมันร้อน โรงงานแปรรูปสารเคมี ระบบสูญญากาศ และโรงงานผลิตไฟฟ้า
ระบบซีลสองชั้น ซึ่งประกอบด้วยซีลเบลโลว์และซีลบรรจุภัณฑ์สำรอง ช่วยให้มั่นใจในความปลอดภัยในการปฏิบัติงานสูงสุดและการปกป้องสิ่งแวดล้อม ตัววาล์วมีจำหน่ายในเหล็กกล้าคาร์บอน สเตนเลส โลหะผสม และวัสดุพิเศษเพื่อให้เหมาะกับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง
J61Y โกลบวาล์วมาตรฐานเยอรมัน ผลิตและทดสอบตามมาตรฐานสากล:
J61Y โกลปวาล์วสูบลมมาตรฐานเยอรมัน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | J61Y โกลบวาล์วมาตรฐานเยอรมัน |
| ประเภทวาล์ว | เครื่องเป่าลมปิดผนึกโกลบวาล์ว |
| ขนาดที่กำหนด | DN15 – DN600 |
| ระดับความดัน | PN16 – PN160 |
| วัสดุตัวเครื่อง | เหล็กกล้าคาร์บอน, สแตนเลส, โลหะผสมเหล็ก, สแตนเลสดูเพล็กซ์ |
| วัสดุสูบลม | SS304, SS316L, อินโคเนล, ฮาสเตลลอย |
| วัสดุแผ่นดิสก์ | สแตนเลส, ซ้อนทับ Stellite |
| วัสดุที่นั่ง | อัลลอยด์หน้าแข็ง, สแตนเลส |
| ประเภทการเชื่อมต่อ | หน้าแปลน DIN, เชื่อมชน, เชื่อมซ็อกเก็ต |
| การดำเนินการ | คู่มือ, เกียร์, นิวเมติก, ไฟฟ้า |
| ช่วงอุณหภูมิ | -196°ซ ถึง +550°ซ |
| ระดับการรั่วไหล | ISO 5208 คลาส A |
| มาตรฐานการออกแบบ | ดิน EN 13709 |
| สื่อที่เกี่ยวข้อง | ไอน้ำ น้ำมันร้อน แก๊ส น้ำ เคมีภัณฑ์ บริการสุญญากาศ |
J61Y โกลปวาล์วสูบลมมาตรฐานเยอรมัน
การจัดการของเหลวที่มีฤทธิ์กัดกร่อน สารเคมีอันตราย และตัวกลางที่เป็นพิษซึ่งต้องมีการรั่วไหลเป็นศูนย์
การส่งผ่านไอน้ำอุณหภูมิสูงและการใช้งานการควบคุมของไหลความร้อน
ระบบจำหน่ายไอน้ำ ระบบการนำคอนเดนเสทกลับมาใช้ใหม่ และท่อส่งของโรงไฟฟ้าเสริม
การประมวลผลไฮโดรคาร์บอน สาธารณูปโภคโรงกลั่น และการใช้งานการปิดเครื่องที่สำคัญ
ระบบกระบวนการทำความสะอาดที่ต้องการการปกป้องสิ่งแวดล้อมและประสิทธิภาพที่ปราศจากการรั่วไหล
ท่อสุญญากาศ การขนส่งก๊าซอุตสาหกรรม และกระบวนการที่ไวต่อการปล่อยก๊าซเรือนกระจก
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
