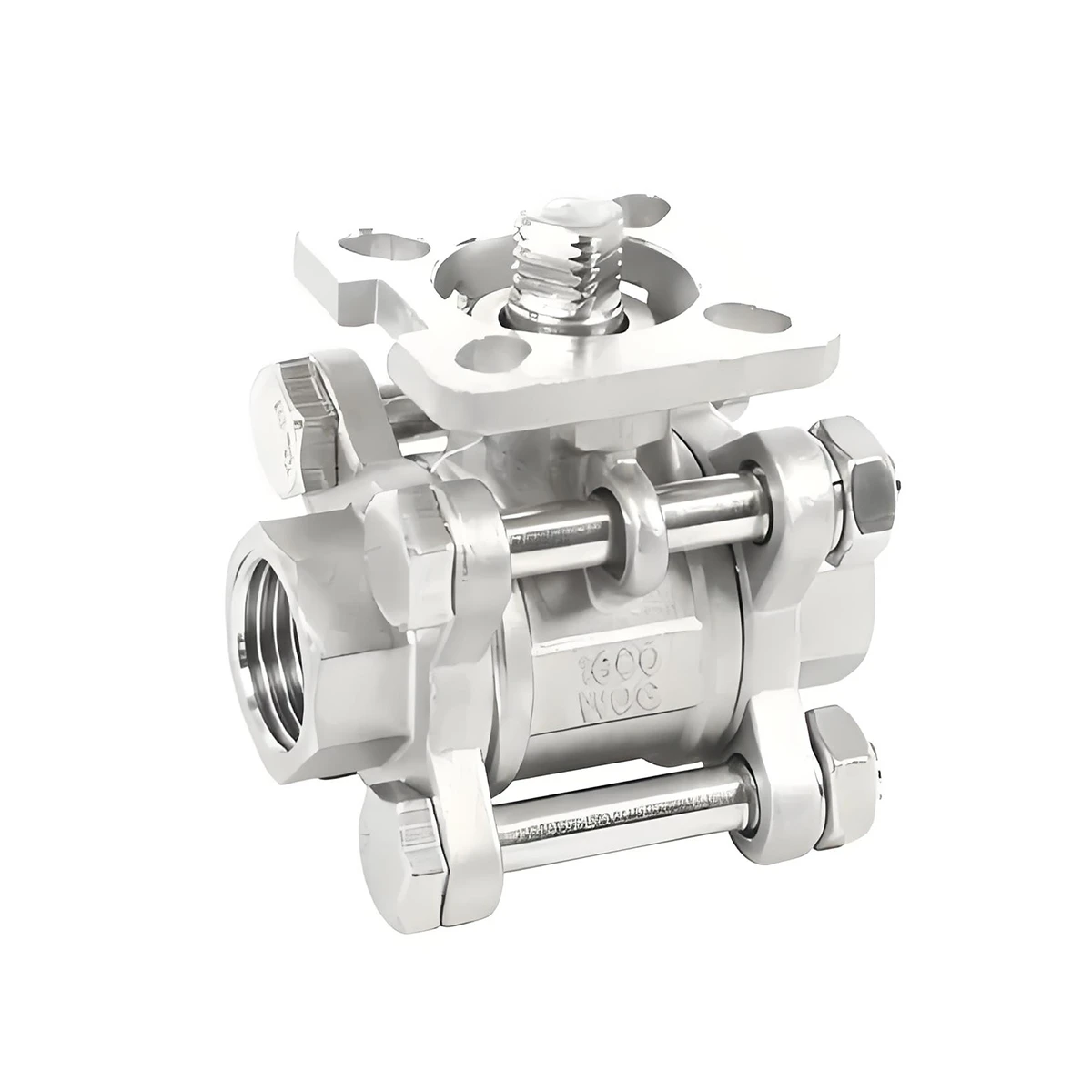

3PC เธรดภายในบอลวาล์วแพลตฟอร์มสูง
เส้นผ่านศูนย์กลางที่กำหนด: DN15~50 มม
ความดันที่กำหนด: PN150~600Lb
สื่อที่ใช้บังคับ: น้ำ, ไอน้ำ, น้ำมัน
อุณหภูมิที่ใช้งานได้: ≤650°C
3PC เธรดภายในบอลวาล์วแพลตฟอร์มสูง
ที่3PC เธรดภายในบอลวาล์วแพลตฟอร์มสูงเป็นบอลวาล์วสามชิ้นที่ออกแบบมาสำหรับระบบท่อขนาดกะทัดรัดที่จำเป็นต้องมีการเชื่อมต่อเกลียวภายใน การออกแบบแท่นสูงช่วยให้ควบคุมเกียร์ แอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าได้ง่าย และอำนวยความสะดวกในการบำรุงรักษาโดยไม่ต้องถอดวาล์วออกจากท่อ
วาล์วนี้ให้ความน่าเชื่อถือเปิด/ปิดและควบคุมปริมาณประสิทธิภาพการปิดผนึกที่ดีเยี่ยม และความสามารถในการจัดการแรงดันและอุณหภูมิที่สูง โครงสร้างตัวถังสามชิ้นช่วยให้ได้การถอดประกอบ การบำรุงรักษา และการตรวจสอบอย่างรวดเร็วทำให้เหมาะสำหรับการใช้งานสื่อที่มีแรงดันสูง อุณหภูมิสูง และมีฤทธิ์กัดกร่อน
วัสดุตัวเครื่อง:
วัสดุลูกและก้าน:
วัสดุที่นั่ง:
ข้อมูลจําเพาะพารามิเตอร์
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | 3PC เธรดภายในบอลวาล์วแพลตฟอร์มสูง |
| ประเภทวาล์ว | บอลวาล์วสามชิ้น แบบลอย / ติดตั้ง Trunnion |
| ขนาดที่กำหนด | DN10–DN300 (½"–12") |
| ระดับความดัน | PN10–PN420 / ANSI คลาส 150–1500 |
| วัสดุตัวเครื่อง | WCB, WCC, SS304, SS316, CF8, CF8M, ดูเพล็กซ์ SS, โลหะผสมเหล็ก, ไทเทเนียม |
| วัสดุลูก | SS304, SS316, SS316L, โลหะผสมเคลือบ Stellite |
| วัสดุก้าน | SS304, SS316, โลหะผสมเหล็ก |
| วัสดุที่นั่ง | PTFE, RTFE, PEEK, ที่นั่งโลหะ |
| ประเภทการเชื่อมต่อ | เกลียวใน (ตัวเมีย) |
| มาตรฐานด้าย | NPT, BSPT, BSPP, ISO7/1 |
| ประเภทเจาะ | เจาะเต็ม / เจาะลดลง / V-Port |
| ประเภทการดำเนินงาน | คันโยกแบบแมนนวล, เกียร์, นิวเมติก, แอคชูเอเตอร์ไฟฟ้า |
| อุณหภูมิในการทำงาน | -196°C ถึง +450°C (ขึ้นอยู่กับวัสดุเบาะนั่ง) |
| แรงดันใช้งานสูงสุด | สูงถึง 42 เมกะปาสคาล |
| ระดับการรั่วไหล | ANSI/FCI 70-2 คลาส VI |
| การออกแบบที่ปลอดภัยจากอัคคีภัย | API 607 / API 6FA (ทางเลือก) |
| คุณสมบัติป้องกันไฟฟ้าสถิตย์ | ใช่ |
| มาตรฐานการออกแบบ | API 6D, API 608, ASME B16.34 |
| มาตรฐานการเผชิญหน้า | ASME B16.10 |
| มาตรฐานการเชื่อมต่อสิ้นสุด | NPT, BSPT, BSPP, ISO7/1 |
| การตรวจสอบและทดสอบ | API 598, EN 12266 |
| สื่อที่เกี่ยวข้อง | น้ำ, น้ำมัน, แก๊ส, ไอน้ำ, สารเคมี, ของเหลวที่มีฤทธิ์กัดกร่อน |
การใช้งานในอุตสาหกรรม
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
