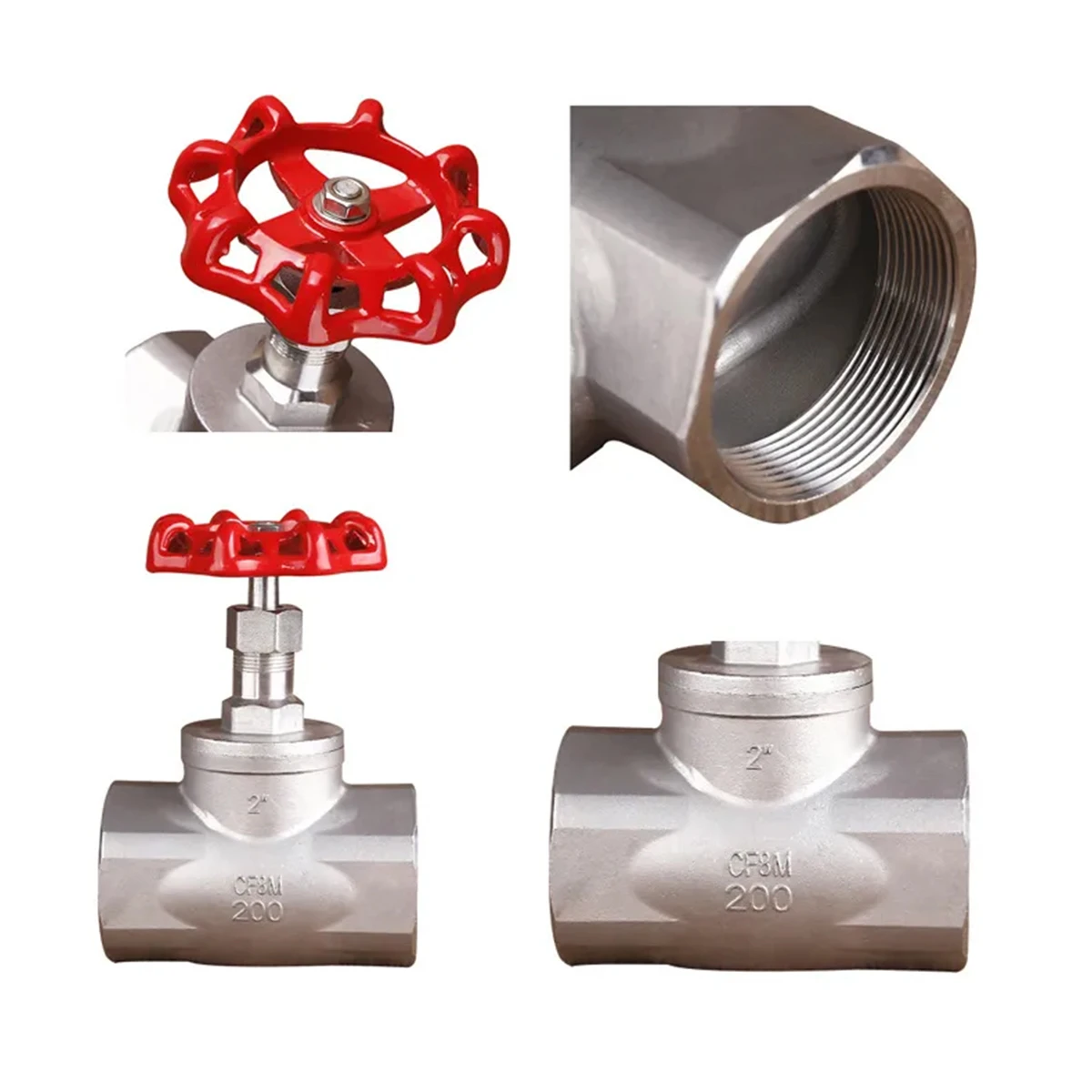

API ลูกโลกวาล์วเธรดภายใน
เส้นผ่านศูนย์กลางที่กำหนด: 1/2"~2"
ความดันที่กำหนด: 150~600Lb
สื่อที่ใช้งานได้: น้ำ แก๊ส น้ำมัน ฯลฯ
อุณหภูมิที่ใช้งานได้: ≤650°C
API ลูกโลกวาล์วด้ายภายใน
ที่API ลูกโลกวาล์วด้ายภายในเป็นวาล์วที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ออกแบบมาเพื่อการควบคุมการไหล การควบคุมปริมาณ และการปิดท่อในท่อ โดยมีปลายเกลียวในเพื่อการติดตั้งที่กะทัดรัดและป้องกันการรั่วซึม สร้างตาม.มาตรฐานเอพีไอช่วยให้มั่นใจในความน่าเชื่อถือสูง กฎระเบียบที่แม่นยำ และประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมภายใต้สภาวะความดันและอุณหภูมิสูง
การออกแบบสไตล์ลูกโลกให้การควบคุมการไหลที่แม่นยำ ในขณะที่เกลียวภายในทำให้การติดตั้งในระบบท่อขนาดเล็กหรือที่จำกัดทำได้ง่ายขึ้น วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในน้ำมันและก๊าซ ปิโตรเคมี เคมี ระบบผลิตไฟฟ้า และระบบเครื่องมือวัดปกป้องอุปกรณ์และรับรองการทำงานของกระบวนการที่ปลอดภัยและมีเสถียรภาพ
ข้อมูลจําเพาะพารามิเตอร์
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | API ลูกโลกวาล์วด้ายภายใน |
| ประเภทวาล์ว | โกลปวาล์ว การเชื่อมต่อสายไฟ เกลียว ภายใน (ตัวเมีย) |
| ขนาดที่กำหนด | DN6–DN50 (½"–2") |
| ระดับความดัน | PN16–PN420 / ANSI คลาส 150–600 |
| วัสดุตัวเครื่อง | SS304, SS316, เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, ดูเพล็กซ์ SS |
| วัสดุตัดแต่ง | SS304, SS316, อัลลอยด์หน้าแข็ง |
| วัสดุที่นั่ง | เบาะโลหะ / เบาะนุ่ม |
| ประเภทการเชื่อมต่อ | เกลียวใน (ตัวเมีย) |
| มาตรฐานด้าย | NPT, BSPT, BSPP, ISO7/1 |
| อุณหภูมิในการทำงาน | -196°ซ ถึง +550°ซ |
| ความดันการทำงาน | สุญญากาศถึง 42 MPa |
| ระดับการรั่วไหล | ANSI/FCI 70-2 คลาส VI |
| ประเภทก้าน | ลำต้นที่เพิ่มขึ้น |
| ประเภทฝากระโปรง | ฝากระโปรงแบบมีฝาปิด / แบบเกลียว |
| วัสดุบรรจุภัณฑ์ | PTFE, กราไฟท์, กราไฟท์แบบยืดหยุ่น |
| ทิศทางการไหล | ทิศทางเดียว |
| ประเภทการดำเนินงาน | ใช้งานแบบ Handwheel หรือประแจ |
| มาตรฐานการออกแบบ | ASME B16.34, API 602 |
| มาตรฐานการทดสอบ | API 598, EN 12266 |
| การรักษาพื้นผิว | การดอง, การทำทู่, การเคลือบอีพ็อกซี่ |
| สื่อที่เกี่ยวข้อง | แก๊ส ไอน้ำ น้ำ น้ำมัน เคมีภัณฑ์ |
การใช้งานในอุตสาหกรรม
แผนการปรับแต่งวัสดุ
วาล์วสแตนเลส 316L แบบกำหนดเองสำหรับองค์กรเคมีของเยอรมัน ทนทานต่อการกัดกร่อนที่รุนแรง เหมาะสำหรับระบบการขนส่งที่มีความเป็นกรดปานกลาง พร้อมอายุการใช้งานยาวนานกว่า 8 ปี
การออกแบบการเพิ่มประสิทธิภาพโครงสร้าง
สำหรับโครงการในทะเลทรายซาอุดีอาระเบีย โครงสร้างการปิดผนึกก้านวาล์วได้เปลี่ยนไปเป็นแบบสูบลมสองชั้นเพื่อแก้ไขปัญหาการรั่วไหลในสภาพแวดล้อมที่มีอุณหภูมิสูงและเต็มไปด้วยฝุ่น และได้รับการยอมรับอย่างสูงจากลูกค้า
การปรับมาตรฐานอินเทอร์เฟซ
วาล์วมาตรฐาน API 600 แบบกำหนดเองสำหรับบริษัท acertain ในสหรัฐอเมริกา ขนาดหน้าแปลนเข้ากันได้กับ ANSIB16.5 อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีข้อผิดพลาดระหว่างการติดตั้งที่ไซต์งาน และลดระยะเวลาการก่อสร้างลง 30%
